टाइप टी थर्मोकपल एक तापमान सेंसर है जिसे सीबेक इफेक्ट सिद्धांत के आधार पर डिज़ाइन किया गया है, जिसमें दो अलग -अलग धातु कंडक्टर (सकारात्मक इलेक्ट्रोड के लिए शुद्ध तांबा और नकारात्मक इलेक्ट्रोड के लिए तांबा निकेल मिश्र धातु, यानी कॉन्स्टेंटन) शामिल हैं। इसमें उच्च स्थिरता और उत्कृष्ट कम तापमान माप सटीकता की विशेषताएं हैं। अंतरराष्ट्रीय स्तर पर मानकीकृत थर्मोकपल प्रकारों (IEC 584 मानक के अनुरूप) में से एक के रूप में, इसका व्यापक रूप से वैज्ञानिक अनुसंधान, उद्योग, चिकित्सा और अन्य क्षेत्रों में मध्यम और कम तापमान माप परिदृश्यों में उपयोग किया जाता है।

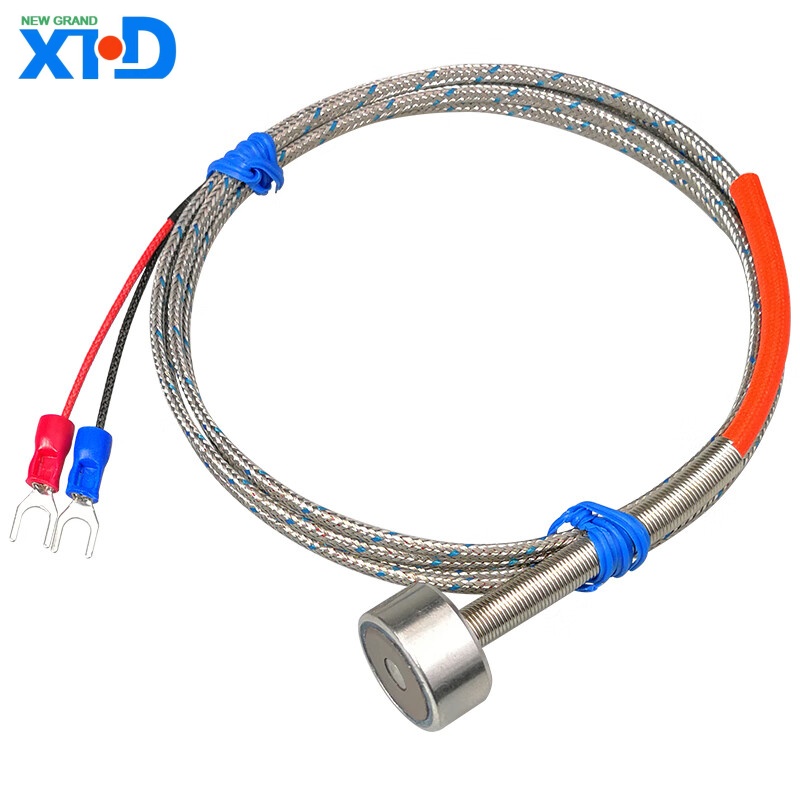

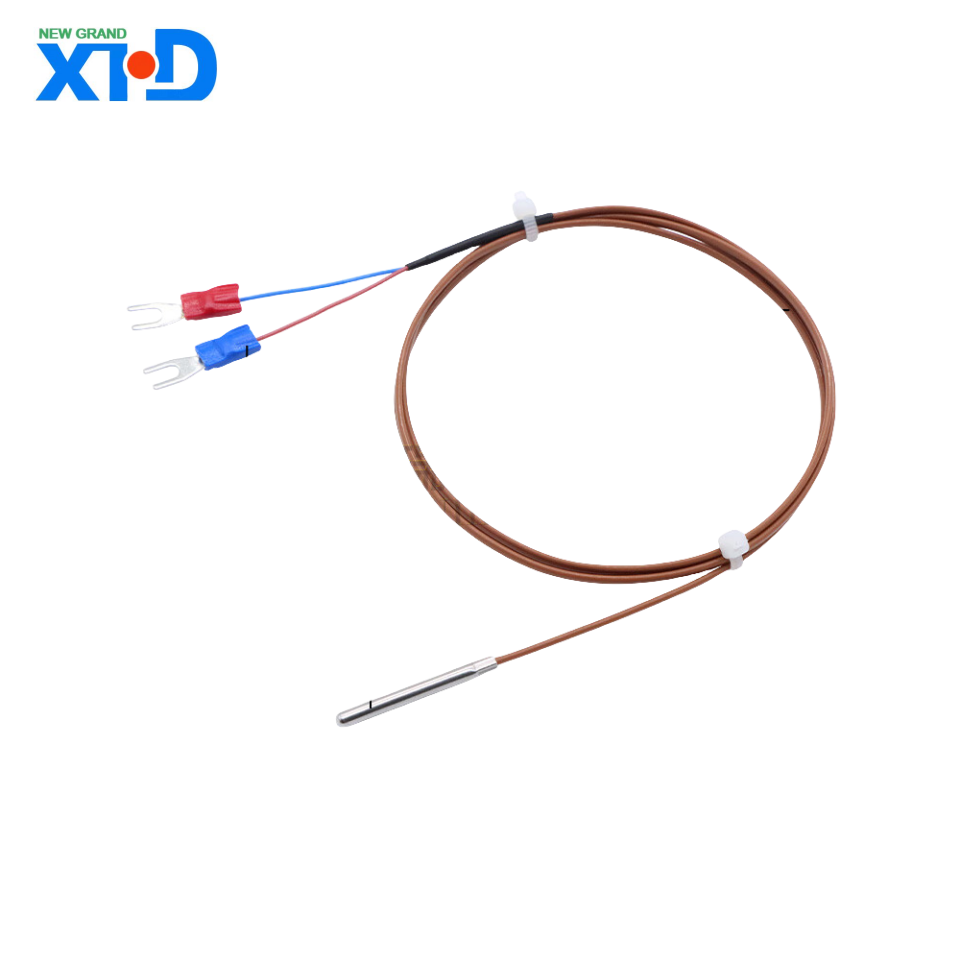

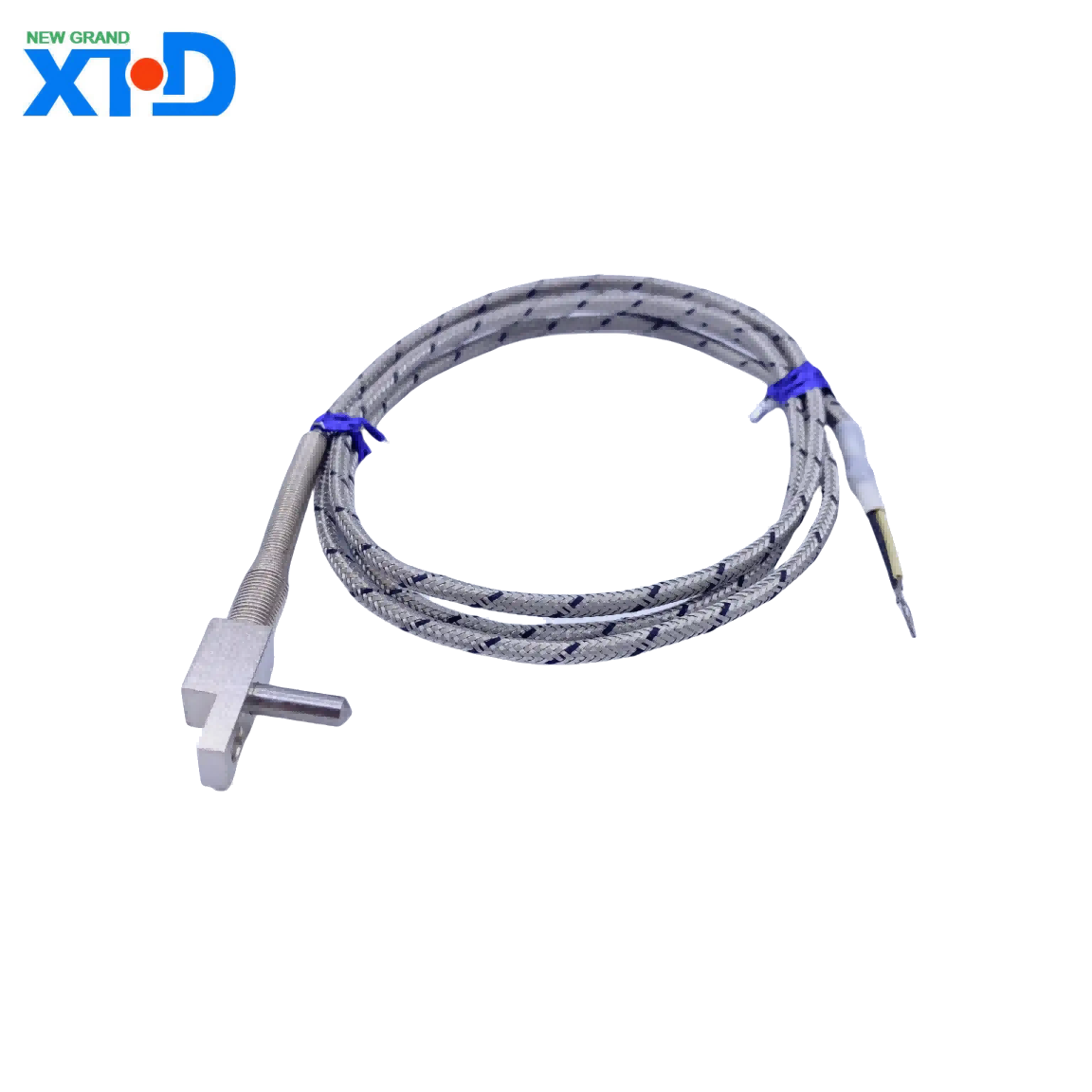

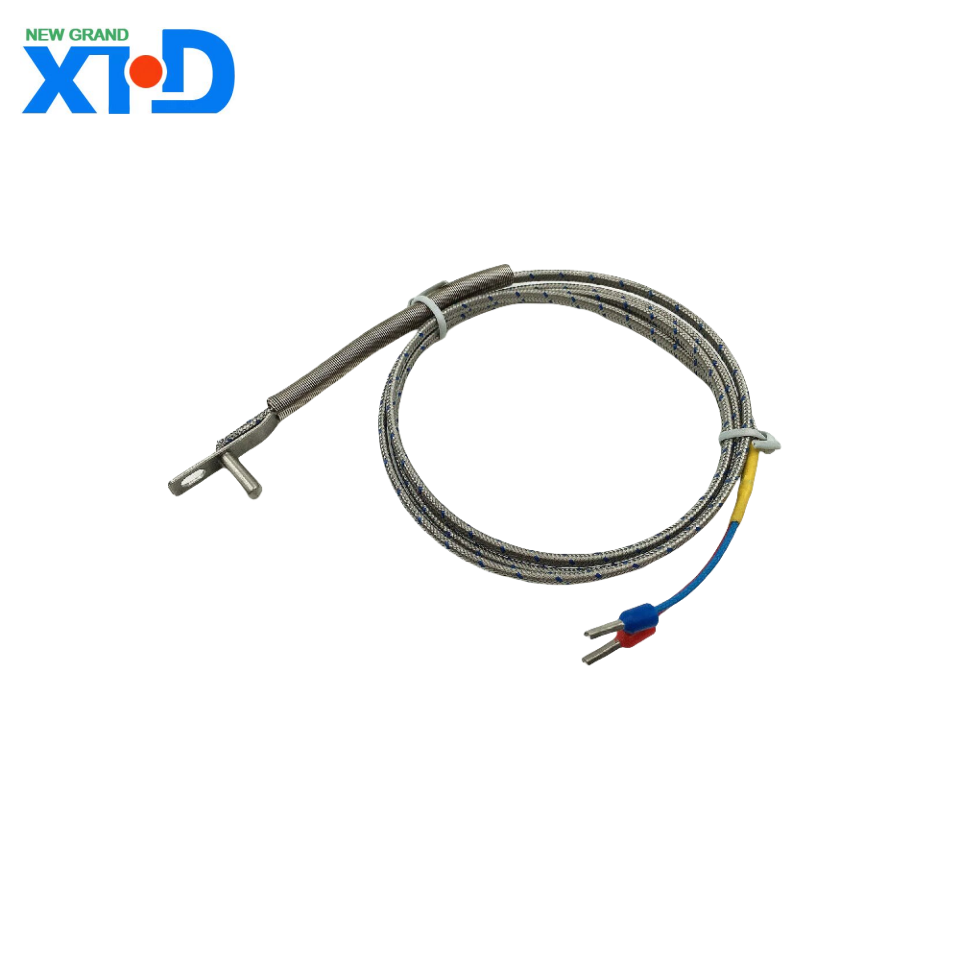

टी-टाइप थर्मोकपल (कॉपर कॉन्स्टेंटन थर्मोकपल) उत्पाद परिचय
1 、 उत्पाद अवलोकन
टाइप टी थर्मोकपल एक तापमान सेंसर है जिसे सीबेक इफेक्ट सिद्धांत के आधार पर डिज़ाइन किया गया है, जिसमें दो अलग -अलग धातु कंडक्टर (सकारात्मक इलेक्ट्रोड के लिए शुद्ध तांबा और नकारात्मक इलेक्ट्रोड के लिए तांबा निकेल मिश्र धातु, यानी कॉन्स्टेंटन) शामिल हैं। इसमें उच्च स्थिरता और उत्कृष्ट कम तापमान माप सटीकता की विशेषताएं हैं। अंतरराष्ट्रीय स्तर पर मानकीकृत थर्मोकपल प्रकारों (IEC 584 मानक के अनुरूप) में से एक के रूप में, इसका व्यापक रूप से वैज्ञानिक अनुसंधान, उद्योग, चिकित्सा और अन्य क्षेत्रों में मध्यम और कम तापमान माप परिदृश्यों में उपयोग किया जाता है।
2 、 मुख्य विशेषताएं और फायदे
1। तापमान माप सीमा
विशिष्ट सीमा:- 200 ° C से+350 ° C
अल्पकालिक सीमा: 400 ° C तक सहन कर सकते हैं (लेकिन दीर्घकालिक उपयोग को जीवनकाल का विस्तार करने के लिए ° 200 ° C होने की सिफारिश की जाती है)।
2। सामग्री रचना और ध्रुवीयता
पॉजिटिव इलेक्ट्रोड (टीपी): कमजोर ऑक्सीकरण प्रतिरोध के साथ, 99.9%की शुद्धता के साथ ऑक्सीजन मुक्त तांबा (सीयू), और उच्च तापमान ऑक्सीकरण वातावरण से बचना चाहिए।
नकारात्मक इलेक्ट्रोड (TN): कॉपर (CUNI44), जिसे कॉपर निकल मिश्र धातु (55% तांबे और 45% निकल) के रूप में भी जाना जाता है, में उत्कृष्ट संक्षारण प्रतिरोध होता है।
3। प्रमुख प्रदर्शन संकेतक
संवेदनशीलता (Seebeck गुणांक): लगभग 43 μ V/° C, कम तापमान सीमा (-200 ° C से 0 ° C) में उत्कृष्ट रैखिकता के साथ।
सटीकता स्तर:
कक्षा 2: ± 0.5 ° C या ± 0.4% (जो भी अधिक है)
परिशुद्धता कक्षा 1: ± 0.5 ° C या ± 0.4% (-40 ° C से+350 ° C)
प्रतिक्रिया समय: सुरक्षात्मक आस्तीन की सामग्री के आधार पर, नंगे तार 0.1 सेकंड (तरल में) जितना कम हो सकता है, और स्टेनलेस स्टील आस्तीन के लिए विशिष्ट मूल्य 1-5 सेकंड है।
3 、 संरचना और चयन कॉन्फ़िगरेशन
1। मानक संरचना
सुरक्षात्मक ट्यूब सामग्री: वैकल्पिक 304/316 स्टेनलेस स्टील, पॉलीटेट्रैफ्लुओरोथिलीन (पीटीएफई), सिरेमिक, आदि, विभिन्न मीडिया वातावरणों के लिए उपयुक्त।
इन्सुलेशन सामग्री: इंटर इलेक्ट्रोड इन्सुलेशन और तापमान प्रतिरोध सुनिश्चित करने के लिए मैग्नीशियम ऑक्साइड (MGO), MICA, या उच्च तापमान पॉलिमर।
जंक्शन बॉक्स का प्रकार: विस्फोट-प्रूफ, वाटरप्रूफ, साधारण प्लास्टिक शेल, आदि, IP54 के सुरक्षा स्तर को IP67 से पूरा करें।
2। वैकल्पिक मॉडल पैरामीटर
पैरामीटर विकल्पों का उदाहरण
जांच व्यास 0.5 मिमी, 1.6 मिमी, 3 मिमी, 6 मिमी
जांच लंबाई 50 मिमी से 2000 मिमी (अनुकूलन योग्य)
आउटपुट इंटरफ़ेस नंगे तार अंत, माइक्रो प्लग, एविएशन कनेक्टर
विद्युत चुम्बकीय हस्तक्षेप परत परत, लचीला कवच का विशेष उपचार
4 、 विशिष्ट अनुप्रयोग परिदृश्य
.
कम तापमान इंजीनियरिंग और वैज्ञानिक अनुसंधान
.
अल्ट्रा-लो तापमान मीडिया जैसे कि तरल नाइट्रोजन (-196 डिग्री सेल्सियस) और तरल ऑक्सीजन का मापन।
सेमीकंडक्टर विनिर्माण में कोल्ड ट्रैप तापमान की निगरानी।
.
खाद्य और दवा उद्योग
.
जमे हुए भंडारण (-40 ° C से -18 ° C), पाश्चराइजेशन प्रक्रिया (60 ° C से 85 ° C)।
.
चिकित्सकीय संसाधन
.
कम तापमान चिकित्सा उपकरण और जैविक नमूना भंडारण बक्से के लिए तापमान प्रतिक्रिया नियंत्रण।
.
औद्योगिक प्रक्रिया नियंत्रण
.
प्लास्टिक एक्सट्रूडर का कम तापमान खंड, ओवन, एचवीएसी सिस्टम को सुखाने।
5 、 उपयोग के लिए सावधानियां
.
पर्यावरणीय प्रतिबंध
.
350 डिग्री सेल्सियस से ऊपर के वातावरण के लिए दीर्घकालिक संपर्क से बचें, क्योंकि तांबे के इलेक्ट्रोड ऑक्सीकरण से सिग्नल बहाव हो सकता है।
सल्फाइड का जंग सल्फर युक्त और वायुमंडल को कम करने में हो सकता है, और कोटिंग संरक्षण या सिरेमिक म्यान का चयन किया जाना चाहिए।
.
संस्थापन अंक
.
सुनिश्चित करें कि तापमान मापने का बिंदु थर्मल ग्रेडिएंट त्रुटियों को कम करने के लिए थर्मोकपल जंक्शन के साथ पूर्ण संपर्क में है।
सिग्नल के हस्तक्षेप को रोकने के लिए मजबूत विद्युत चुम्बकीय क्षेत्रों से दूर रहें या परिरक्षित केबलों का उपयोग करें।
.
अंशांकन और रखरखाव
.
यह एक वार्षिक फ्रीजिंग पॉइंट (0 ° C) अंशांकन करने और उच्च तापमान उपयोग के बाद नोड्स की ऑक्सीकरण स्थिति की जांच करने की सिफारिश की जाती है।
मुआवजे के तार को बदलते समय, टी-आकार के विशेष मॉडल (जैसे TX या TC) से मेल खाना आवश्यक है।
6 、 अन्य प्रकार के थर्मोकॉल्स की तुलना में
प्रकार का तापमान सीमा लाभ सीमाएँ
टी -टाइप -200 डिग्री सेल्सियस ~ 350 डिग्री सेल्सियस कम तापमान सटीकता, कम लागत, उच्च तापमान ऑक्सीकरण
K- प्रकार -200 ° C ~ 1260 ° C चौड़ा तापमान सीमा, मजबूत सार्वभौमिकता, कम तापमान nonlinearity
J- प्रकार 0 ° C ~ 750 ° C उच्च संवेदनशीलता, वातावरण को कम करने के लिए प्रतिरोधी और आसानी से सल्फर द्वारा corroded
7 、 सारांश
टी-टाइप थर्मोकपल, इसके उत्कृष्ट कम तापमान माप प्रदर्शन और अर्थव्यवस्था के साथ, -200 डिग्री सेल्सियस से 200 डिग्री सेल्सियस की सीमा में पसंदीदा सेंसर बन गया है। उपयोगकर्ताओं को वास्तविक कामकाजी परिस्थितियों के आधार पर सुरक्षात्मक संरचनाओं और स्थापना के तरीकों को चुनने की आवश्यकता होती है, और नियमित रूप से उन्हें दीर्घकालिक स्थिरता सुनिश्चित करने के लिए उन्हें बनाए रखने की आवश्यकता होती है। उन अनुप्रयोगों के लिए जिन्हें उच्च तापमान या कठोर वातावरण की आवश्यकता होती है, के-प्रकार या बख्तरबंद थर्मोक्यूल्स को वैकल्पिक समाधान माना जा सकता है।
