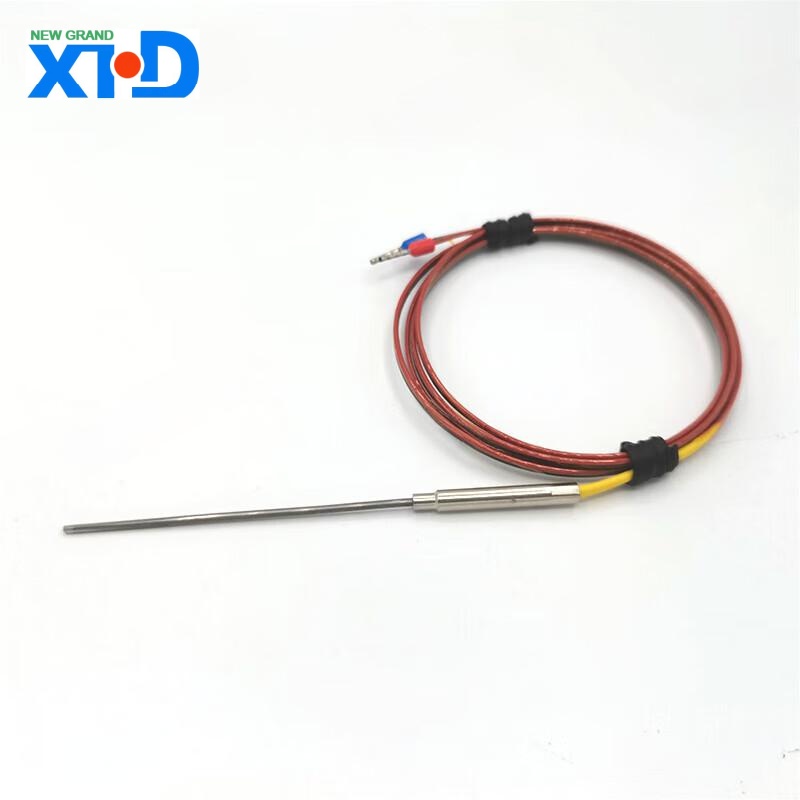

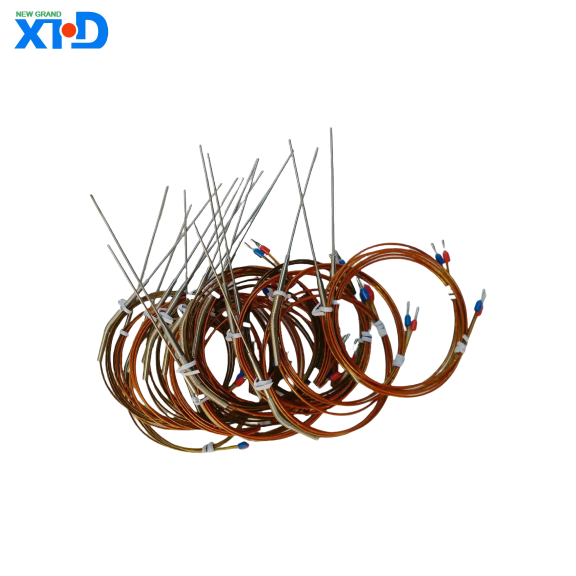

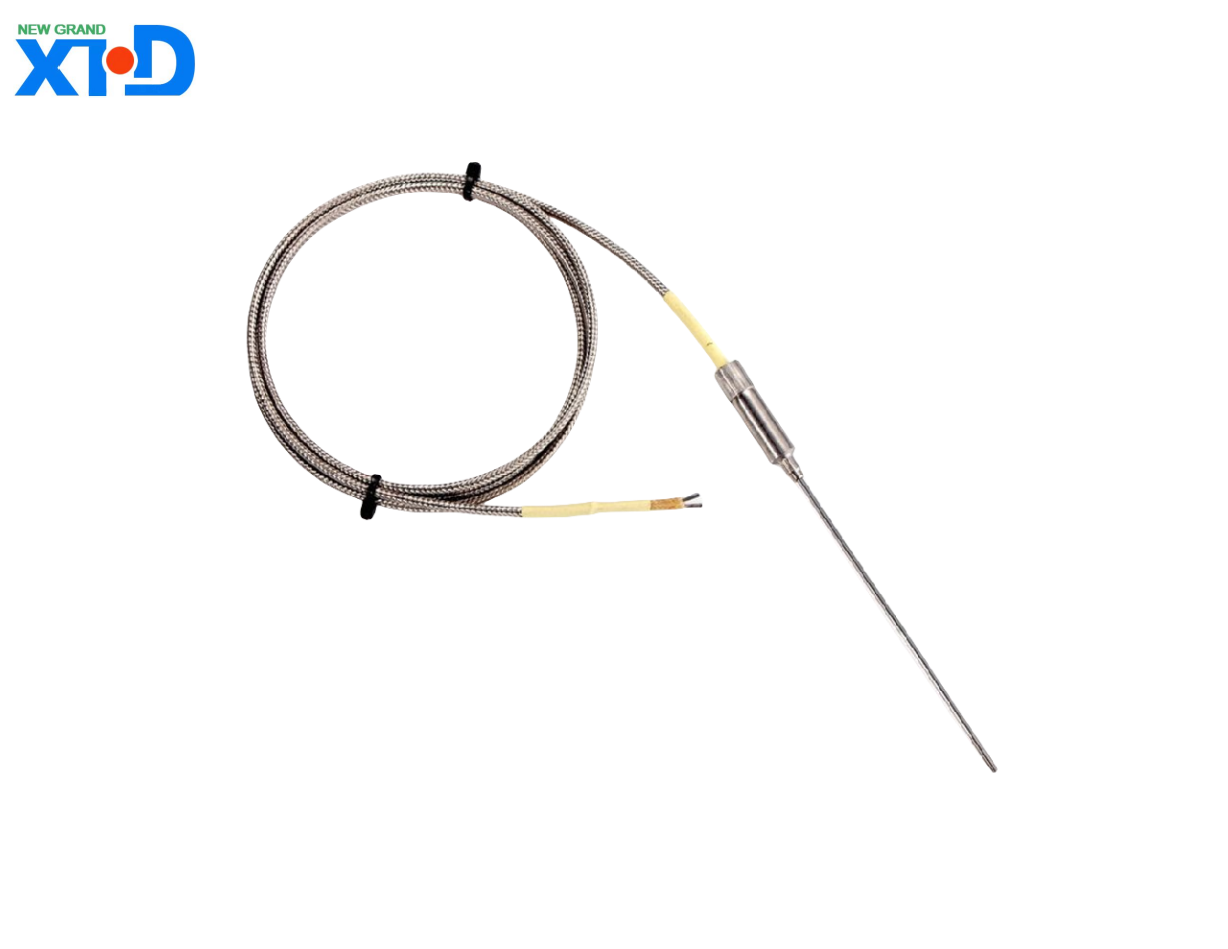

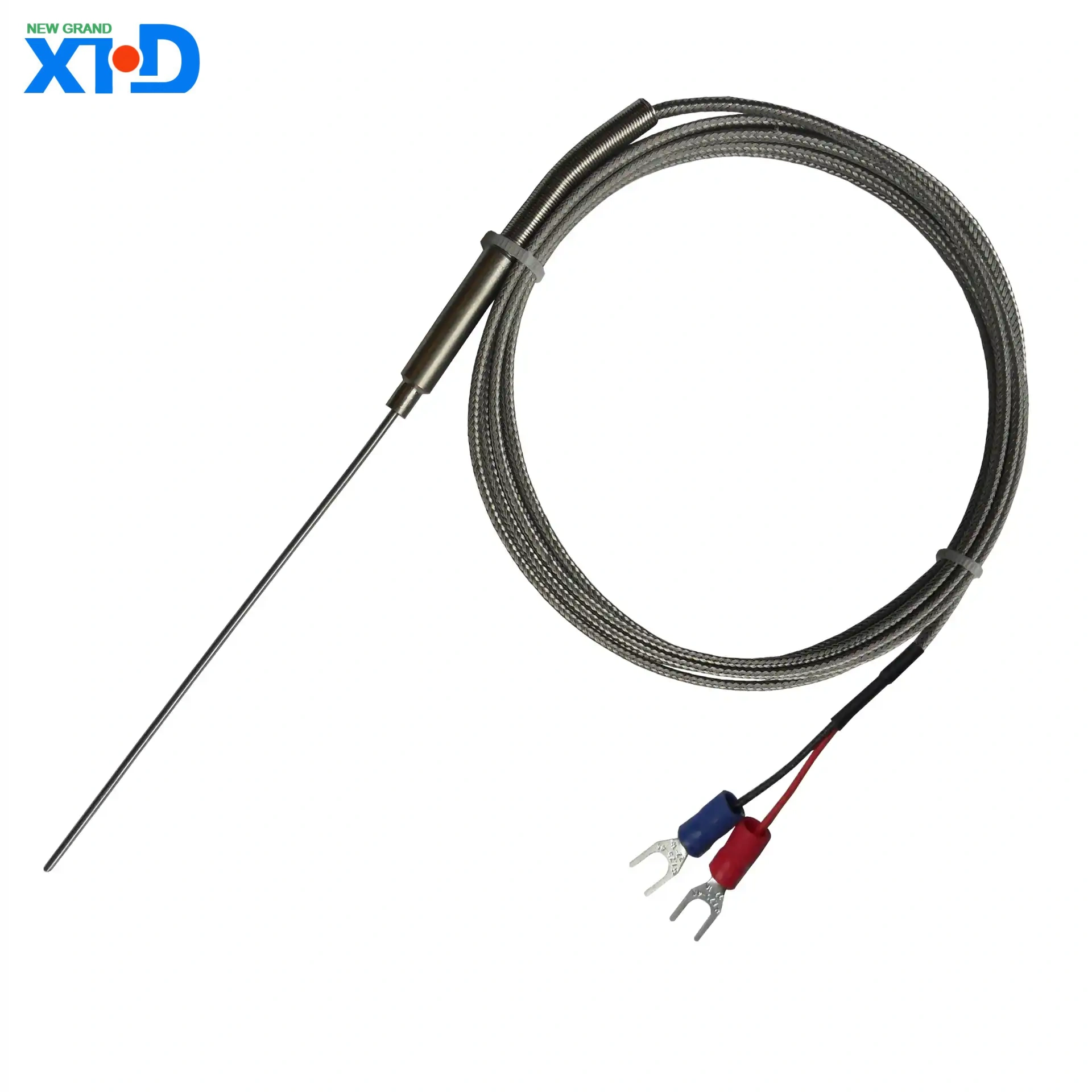

जे प्रकार थर्मोकपल सेनोर

J- प्रकार के थर्मोकपल का विस्तृत उत्पाद परिचय

1 、 उत्पाद अवलोकन

जे-टाइप थर्मोकपल एक तापमान सेंसर है जो थर्मोइलेक्ट्रिक प्रभाव के सिद्धांत पर आधारित है, जिसमें दो कंडक्टर सामग्री शामिल हैं: आयरन (एफई) और कॉपर निकेल मिश्र धातु (CUNI)। इसकी कामकाजी तापमान सीमा 0 ° C से 750 ° C (कम समय में 1000 ° C तक) तक है, और इसमें कम लागत, उच्च संवेदनशीलता और अच्छी स्थिरता की विशेषताएं हैं। यह व्यापक रूप से उद्योगों, वैज्ञानिक अनुसंधान, ऊर्जा और अन्य क्षेत्रों में तापमान माप और नियंत्रण में उपयोग किया जाता है।

2 、 उत्पाद सुविधाएँ

व्यापक तापमान सीमा

मानक तापमान माप रेंज: 0 ° C से 750 ° C, 1000 ° C तक की अल्पकालिक तापमान सहिष्णुता (विशेष सुरक्षात्मक आवरण की आवश्यकता) के साथ।

मध्यम से उच्च तापमान परिदृश्यों के लिए उपयुक्त, विशेष रूप से वायुमंडल को कम करने में उत्कृष्ट प्रदर्शन का प्रदर्शन।

उच्च संवेदनशीलता और प्रतिक्रिया गति

थर्मोइलेक्ट्रिक गुणांक लगभग 50-55 μ v/° C है, और संवेदनशीलता K- प्रकार के थर्मोकॉल्स की तुलना में काफी अधिक है, जिससे यह छोटे तापमान परिवर्तनों का पता लगाने के लिए उपयुक्त है।

तेजी से प्रतिक्रिया समय (मिलीसेकंड में), गतिशील तापमान निगरानी के लिए उपयुक्त।

किफायती और व्यावहारिक

कम कच्चे माल की लागत, उच्च लागत-प्रभावशीलता, बड़े पैमाने पर औद्योगिक अनुप्रयोगों के लिए उपयुक्त।

पर्यावरणीय अनुकूलनशीलता

वायुमंडल को कम करने के लिए प्रतिरोधी: हाइड्रोजन और कार्बन मोनोऑक्साइड जैसी गैसों को कम करने में स्थिर।

अत्यधिक ऑक्सीकरण वातावरण के लिए उपयुक्त नहीं है: लोहे उच्च तापमान पर ऑक्सीकरण के लिए प्रवण होता है और सुरक्षात्मक आस्तीन के साथ संयोजन में उपयोग करने की आवश्यकता होती है।

मानकीकरण और संगतता

अंतर्राष्ट्रीय मानकों (IEC 584-3, ASTM E230) के साथ अनुपालन और मुख्यधारा के तापमान नियंत्रण उपकरणों के साथ संगत।

3 、 तकनीकी पैरामीटर

पैरामीटर विनिर्देश

तापमान माप सीमा: 0 ° C से 750 ° C (पारंपरिक)

1000 डिग्री सेल्सियस की अल्पकालिक तापमान प्रतिरोध सीमा (विशेष सुरक्षात्मक म्यान की आवश्यकता है)

सटीकता स्तर ± 2.2 ° C या ± 0.75% (IEC मानक)

तार व्यास विनिर्देश 0.2 मिमी से 3.2 मिमी (अनुकूलन योग्य)

इन्सुलेशन मटेरियल ग्लास फाइबर Ptfe 、 सिरेमिक

म्यान सामग्री: 304/316 स्टेनलेस स्टील, इनकोले, आदि

आउटपुट सिग्नल मिलिवोल्ट स्तर वोल्टेज (एमवी)

4 、 एप्लिकेशन फ़ील्ड

औद्योगिक प्रक्रिया नियंत्रण

धातुकर्म उद्योग: उच्च तापमान भट्टियों और गर्मी उपचार उपकरणों की तापमान निगरानी।

पेट्रोकेमिकल उद्योग: पाइपलाइनों और प्रतिक्रिया वाहिकाओं में वातावरण को कम करने का तापमान माप।

ऊर्जा और बिजली

बॉयलर दहन कक्ष और गैस टरबाइन निकास तापमान निगरानी।

खाद्य प्रसंस्करण

बेकिंग उपकरण और नसबंदी टैंक का तापमान नियंत्रण (खाद्य ग्रेड सुरक्षात्मक कवर की आवश्यकता)।

प्रयोगशाला अनुसंधान

सामग्री और पर्यावरणीय सिमुलेशन प्रयोगों का उच्च तापमान प्रदर्शन परीक्षण।

5 、 स्थापना और उपयोग सावधानियाँ

स्थापना आवश्यकताएं

अत्यधिक ऑक्सीकरण करने वाले वायुमंडल (जैसे ऑक्सीजन समृद्ध वातावरण) में दीर्घकालिक उपयोग से बचें।

थर्मोकपल वायर टूटने को रोकने के लिए झुकने की त्रिज्या year 5 गुना तार व्यास होनी चाहिए।

कोल्ड एंड (संदर्भ अंत) को तापमान स्थिरता बनाए रखने या कोल्ड एंड कम्पेंसेशन सर्किट का उपयोग करने की आवश्यकता होती है।

रखरखाव सुझाव

नियमित अंशांकन (प्रत्येक 6-12 महीने की सिफारिश की गई)।

जांचें कि क्या सुरक्षात्मक म्यान को संचालित या क्षतिग्रस्त किया गया है, और इसे तुरंत बदल दें।

सामान्य दोष हैंडलिंग

सिग्नल ड्रिफ्ट: ऑक्सीकरण के कारण हो सकता है, और थर्मोकपल को बदलने की आवश्यकता होती है या सुरक्षात्मक आस्तीन को अपग्रेड करने की आवश्यकता होती है।

ओपन सर्किट फॉल्ट: जांचें कि क्या वायरिंग टर्मिनल या थर्मोकपल तार टूट गए हैं।

6 、 चयन गाइड

वास्तविक आवश्यकताओं के आधार पर निम्न कॉन्फ़िगरेशन चुनें:

तापमान सीमा: पारंपरिक प्रकार (0-750 ° C) या उच्च तापमान प्रकार (सिरेमिक म्यान के साथ)।

पर्यावरणीय माध्यम: गैस के वातावरण को कम करने के लिए नंगे तार प्रकार का चयन किया जाता है, और स्टेनलेस स्टील म्यान को संक्षारक वातावरण के लिए चुना जाता है।

स्थापना के तरीके: थ्रेडेड फिक्सेशन, निकला हुआ किनारा स्थापना, या लचीला जांच।

आउटपुट इंटरफ़ेस: मानक जंक्शन बॉक्स, एविएशन प्लग या वायरलेस ट्रांसमिशन मॉड्यूल (अनुकूलित)।

7 、 बिक्री सेवा और समर्थन के बाद

वारंटी अवधि: 12 महीने (गैर मानव क्षति)।

तकनीकी सहायता: स्थापना मार्गदर्शन, दोष निदान और अंशांकन सेवाएं प्रदान करें।

अनुकूलित सेवा: गैर-मानक आकार, विशेष म्यान सामग्री, या एक्सटेंशन कॉर्ड डिज़ाइन का समर्थन करता है।

सारांश

जे-टाइप थर्मोकॉल्स उनकी उच्च लागत-प्रभावशीलता, वायुमंडल को कम करने के लिए उत्कृष्ट अनुकूलनशीलता और तेजी से प्रतिक्रिया विशेषताओं के कारण मध्यम से उच्च तापमान माप परिदृश्यों के लिए एक आदर्श विकल्प है। उचित चयन और मानकीकृत स्थापना अपने दीर्घकालिक स्थिर संचालन को सुनिश्चित कर सकती है और औद्योगिक और वैज्ञानिक अनुसंधान क्षेत्रों की विविध आवश्यकताओं को पूरा कर सकती है।

यदि आपको आगे तकनीकी मापदंडों या अनुकूलित समाधानों की आवश्यकता है, तो कृपया हमारी इंजीनियरिंग टीम से संपर्क करें!
