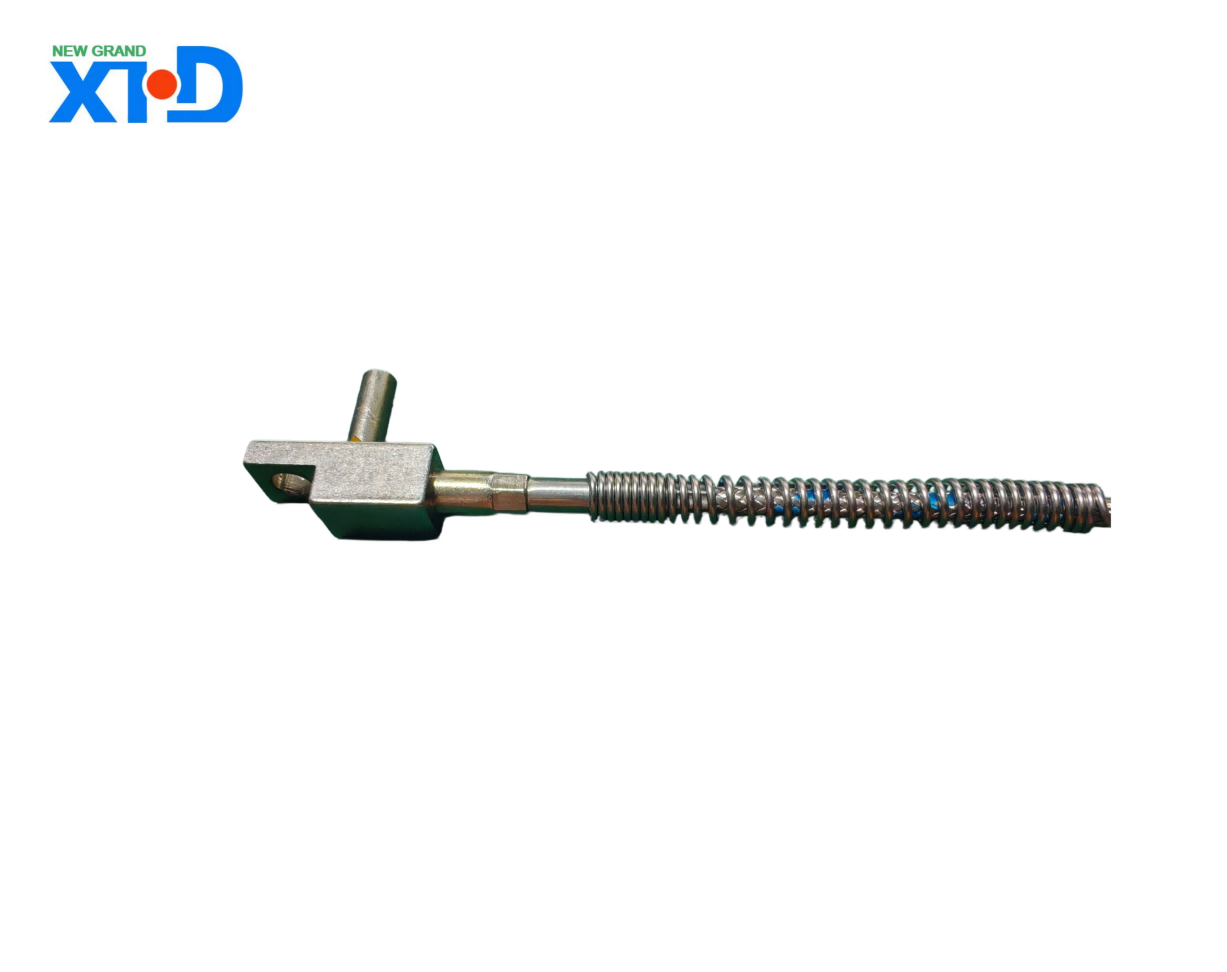

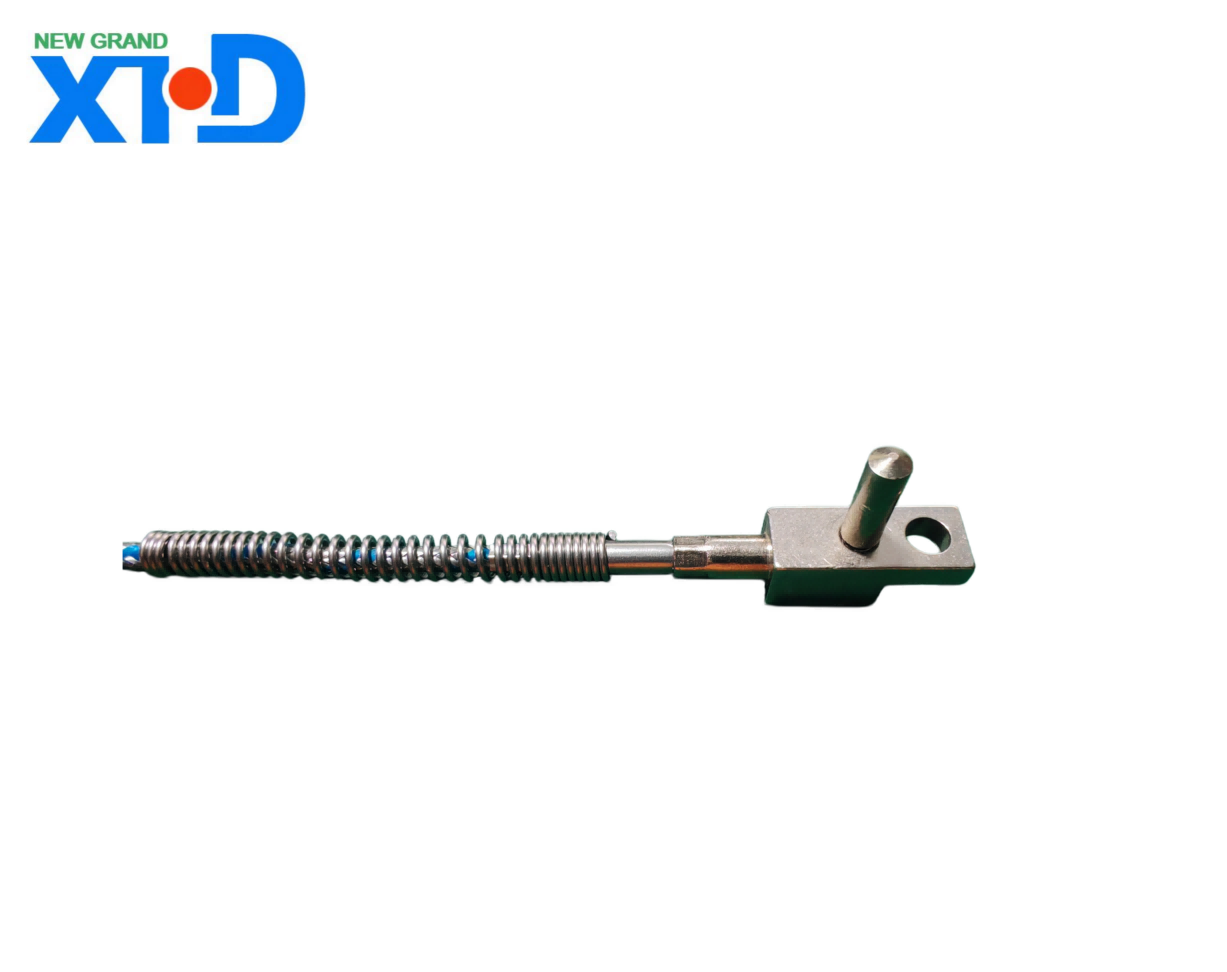

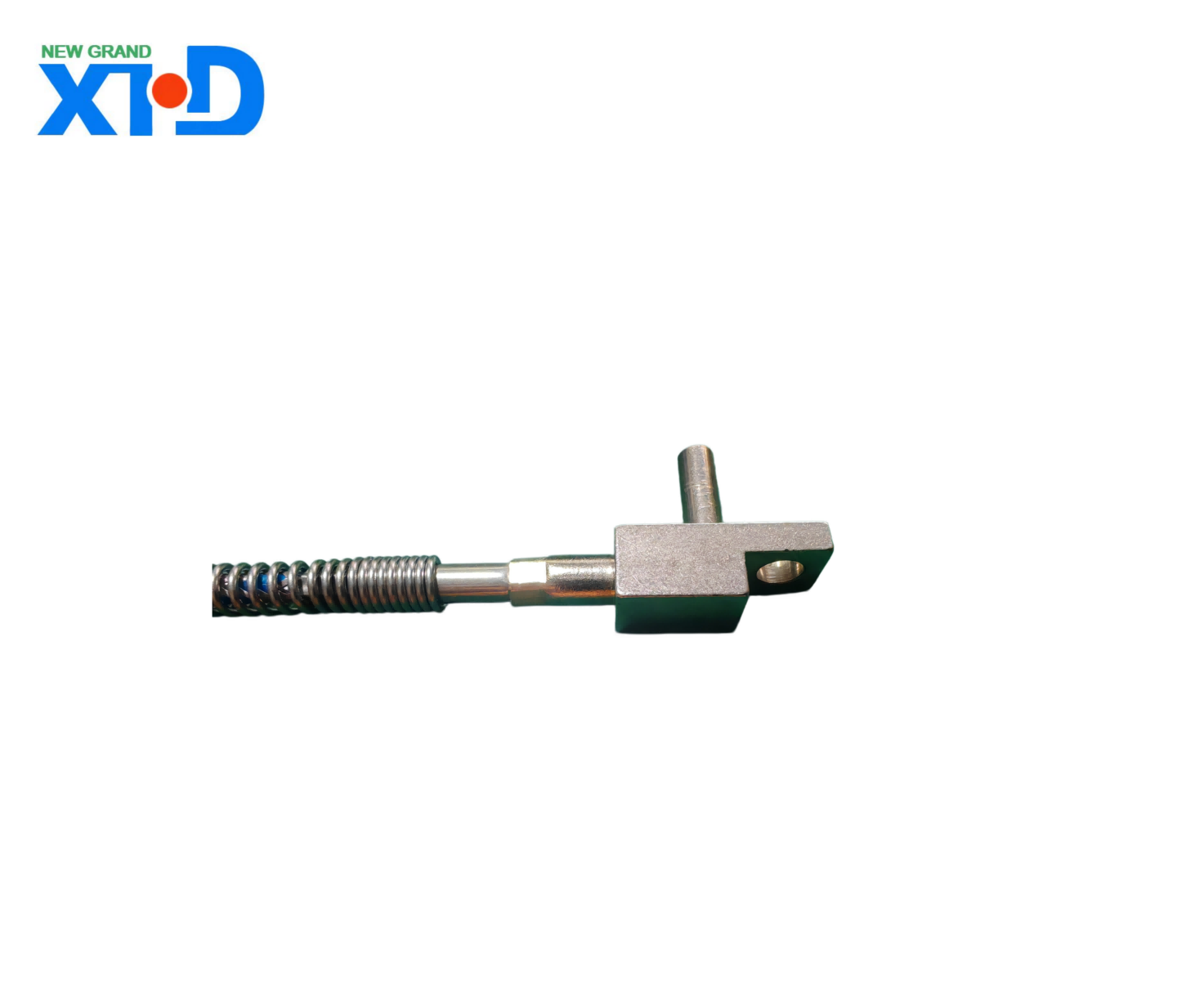

सतह पर लगे थर्मोकपल

सतह पर लगे थर्मोकपल के लिए उत्पाद विशिष्टता

1、 उत्पाद अवलोकन

सरफेस माउंट थर्मोकपल एक फ्लैट प्रकार का तापमान माप उपकरण है जो एक सतह माउंट घटक के साथ तापमान सेंसर के संयोजन से बनता है, जो सीधे 0 ℃ -1300 ℃ की सीमा में तापमान को माप सकता है। इसका उपयोग अक्सर डिस्प्ले उपकरणों, रिकॉर्डिंग उपकरणों, इलेक्ट्रॉनिक कंप्यूटरों आदि के संयोजन में किया जाता है। इसकी कम थर्मल प्रतिक्रिया समय, लचीली स्थापना और निकट संपर्क तापमान माप सटीकता के कारण, इसका व्यापक रूप से फ्लैट धातु उपकरण, पाइप फिटिंग, इलेक्ट्रॉनिक घटकों, सर्किट बोर्ड और अन्य वस्तुओं की सतहों पर तापमान माप के लिए उपयोग किया जाता है। यह बिजली, धातुकर्म, इलेक्ट्रॉनिक्स, रसायन और चिकित्सा जैसे कई उद्योगों में महत्वपूर्ण भूमिका निभाता है।

2、 उत्पाद मॉडल और वर्गीकरण

(1) स्थापना विधि द्वारा वर्गीकृत

गैसकेट असेंबली प्रकार: तीन उप प्रकार के चिपकने वाला निर्धारण, चिपकने वाला निर्धारण और बोल्ट निर्धारण सहित, विभिन्न कार्य परिस्थितियों के तहत निश्चित स्थापना आवश्यकताओं के लिए उपयुक्त। चिपकने वाला स्थिर संस्करण अतिरिक्त उपकरणों की आवश्यकता के बिना स्थापित करना आसान है, जो अस्थायी या हल्के लोड परिदृश्यों के लिए उपयुक्त है; चिपकने वाला निर्धारण दृढ़ है और उन सतहों के लिए उपयुक्त है जो अपेक्षाकृत सपाट हैं और जिनमें स्थिरता की कुछ आवश्यकताएं हैं; बोल्ट वाला स्थिर संस्करण कंपन और उच्च तापमान जैसी कठोर कामकाजी परिस्थितियों का सामना कर सकता है, जिससे यह सुनिश्चित होता है कि मापने वाले घटक गिरें नहीं।

हैंडहेल्ड/सतह तापमान जांच प्रकार: एक कॉम्पैक्ट उपस्थिति के साथ, इसे हाथ से संचालित करना आसान है और विभिन्न स्थानों पर वस्तुओं के तेजी से और बहु-बिंदु तापमान माप के लिए उपयुक्त है। इसका उपयोग आमतौर पर उपकरण रखरखाव, ऑन-साइट निरीक्षण और अन्य परिदृश्यों में किया जाता है।

(2) प्रभाग संख्या के आधार पर वर्गीकृत करें

K, E, J, T, Pt100, आदि जैसे कई पैमाने के निशानों को कवर करते हुए, अलग-अलग पैमाने के निशान अलग-अलग तापमान माप सीमाओं और विशेषताओं के अनुरूप होते हैं:

K डिवीजन संख्या: तापमान माप सीमा 0 ℃ -600 ℃ है, जिसमें थर्मोइलेक्ट्रिक क्षमता की अच्छी रैखिकता, मजबूत एंटीऑक्सीडेंट क्षमता और मध्यम लागत है। यह औद्योगिक क्षेत्र में सबसे व्यापक रूप से उपयोग किया जाने वाला प्रकार है, जो धातु विज्ञान और पेट्रोकेमिकल जैसे उच्च तापमान वाले ऑक्सीडेटिव वातावरण के लिए उपयुक्त है।

ई डिवीजन संख्या: तापमान माप सीमा -200 ℃ -400 ℃ है, और थर्मोइलेक्ट्रिक क्षमता आमतौर पर उपयोग किए जाने वाले थर्मोकपल में सबसे अधिक है। इसमें उच्च संवेदनशीलता है और यह उच्च आर्द्रता गैस संक्षारण के प्रति बहुत संवेदनशील नहीं है। यह उच्च आर्द्रता वाले वातावरण, जैसे खाद्य प्रसंस्करण, फार्मास्यूटिकल्स और अन्य उद्योगों के लिए उपयुक्त है।

जे डिवीजन संख्या: तापमान माप सीमा 0 ℃ -750 ℃ ​​है, अच्छी रैखिकता, बड़ी थर्मोइलेक्ट्रिक क्षमता और कम कीमत के साथ। इसका उपयोग वैक्यूम, ऑक्सीकरण, कमी और अक्रिय गैस वातावरण में किया जा सकता है। हालाँकि, सकारात्मक इलेक्ट्रोड आयरन उच्च तापमान पर जल्दी से ऑक्सीकरण करता है, और ऑपरेटिंग तापमान की ऊपरी सीमा सीमित होती है।

टी डिवीजन संख्या: तापमान माप सीमा -200 ℃ -350 ℃ है, उत्कृष्ट रैखिकता और अच्छी स्थिरता के साथ। यह -200 ℃ -0 ℃ के निम्न तापमान रेंज में उपयोग के लिए विशेष रूप से उपयुक्त है और आमतौर पर कम तापमान अनुसंधान, कोल्ड चेन लॉजिस्टिक्स और अन्य क्षेत्रों में उपयोग किया जाता है।

पीटी100 स्केल: तापमान माप सीमा -200 ℃ -450 ℃ है, उच्च माप सटीकता और मजबूत स्थिरता के साथ उच्च गुणवत्ता वाले आयातित पतली फिल्म प्रतिरोधकों का उपयोग करते हुए। यह उन परिदृश्यों के लिए उपयुक्त है जिनके लिए सख्त तापमान माप सटीकता की आवश्यकता होती है, जैसे सटीक इलेक्ट्रॉनिक विनिर्माण, प्रयोगशाला परीक्षण इत्यादि।

3、 तकनीकी पैरामीटर

(1) तापमान माप सटीकता

स्तर II सटीकता: K, E, J, और T स्केल चिह्न -40 ℃ से 300 ℃ की सीमा के भीतर हैं, ± 2.5 ℃ की सहनशीलता के साथ; -200 ℃ -0 ℃ की सीमा के भीतर Pt100 स्केल का स्वीकार्य विचलन ± 0.3 ℃ है, और 0 ℃ -450 ℃ की सीमा के भीतर स्वीकार्य विचलन ± 0.3 ℃ या ± 0.005 है | टी | ℃ (जो भी अधिक हो)।

विशेष परिशुद्धता स्तर: उच्च परिशुद्धता स्तर वाले उत्पाद ग्राहकों की आवश्यकताओं के अनुसार प्रदान किए जा सकते हैं, और विशिष्ट मापदंडों को अनुकूलित और संचारित करने की आवश्यकता होती है।

(2) थर्मल प्रतिक्रिया समय

τ0.5≤10S, तापमान परिवर्तन को तुरंत महसूस करने में सक्षम, गतिशील त्रुटियों को प्रभावी ढंग से कम करने और तापमान में उतार-चढ़ाव को समय पर पकड़ने को सुनिश्चित करने में सक्षम।

(3) इन्सुलेशन प्रतिरोध

1 मीटर से अधिक लंबाई वाले थर्मोकपल के लिए, कमरे के तापमान पर इन्सुलेशन प्रतिरोध मान का उत्पाद और इसकी लंबाई 100M Ω·m से कम नहीं होनी चाहिए।

1 मीटर या उससे कम लंबाई वाले थर्मोकपल के लिए, माप संकेतों के स्थिर संचरण को सुनिश्चित करने और हस्तक्षेप से बचने के लिए कमरे के तापमान पर इन्सुलेशन प्रतिरोध मान 100M Ω से कम नहीं होना चाहिए।

(4) यांत्रिक प्रदर्शन

लचीलापन: उत्पाद में समग्र लचीलापन अच्छा है और इसे स्वतंत्र रूप से मोड़ा जा सकता है, न्यूनतम झुकने का दायरा 50 मिमी (मॉडल और लंबाई के आधार पर थोड़ा अलग) तक होता है, जिससे तापमान माप के लिए जटिल सतहों को फिट करना आसान हो जाता है।

यांत्रिक शक्ति: शेल उच्च शक्ति वाली धातु सामग्री से बना है, जिसमें उत्कृष्ट संपीड़न और प्रभाव प्रतिरोध है, और कठोर औद्योगिक साइट वातावरण के अनुकूल बाहरी टकराव और संपीड़न की एक निश्चित डिग्री का सामना कर सकता है।

(5) विद्युत प्रदर्शन

थर्मल संभावित स्थिरता: निर्दिष्ट तापमान सीमा के भीतर, थर्मल क्षमता में परिवर्तन की वार्षिक दर ± 0.1% से अधिक नहीं होती है, जिससे दीर्घकालिक माप की सटीकता और विश्वसनीयता सुनिश्चित होती है।

तार प्रतिरोध: तार का प्रतिरोध तार की लंबाई के आधार पर भिन्न होता है, और अत्यधिक तार प्रतिरोध से प्रभावित होने वाली माप सटीकता से बचने के लिए आम तौर पर 1 Ω प्रति मीटर से अधिक नहीं होता है।

4、 उत्पाद संरचना

(1) माप समाप्त

मापने वाले संपर्क बनाने के लिए थर्मोइलेक्ट्रिक इलेक्ट्रोड की दो अलग-अलग सामग्रियों को एक साथ वेल्ड करने के लिए एक विशेष वेल्डिंग प्रक्रिया का उपयोग करना, मापी जा रही वस्तु की सतह के साथ निकट संपर्क सुनिश्चित करना और तापमान माप सटीकता में सुधार करना। मापने वाले सिरों के कुछ मॉडल जंग और घिसाव को रोकने के लिए सुरक्षात्मक आस्तीन से भी सुसज्जित हैं, जिससे उनकी सेवा जीवन का विस्तार होता है।

(2) सतह माउंट एनकैप्सुलेशन परत

उत्पाद की समतलता सुनिश्चित करते हुए थर्मोइलेक्ट्रिक इलेक्ट्रोड को बाहरी वातावरण से अलग करने के लिए इनकैप्सुलेशन परत के रूप में उच्च तापमान प्रतिरोध और अच्छे इन्सुलेशन प्रदर्शन वाली सामग्रियों का चयन करें, ताकि यह परीक्षण की गई सतह पर बेहतर ढंग से चिपक सके। इनकैप्सुलेशन परत की मोटाई एक समान होती है, आम तौर पर 0.5 मिमी और 2 मिमी के बीच, जो उत्पाद का हल्का वजन सुनिश्चित करती है और पर्याप्त सुरक्षा प्रदान करती है।

(3) तार और कनेक्शन टर्मिनल

मल्टी स्ट्रैंडेड उच्च तापमान प्रतिरोधी इंसुलेटेड कंडक्टर का उपयोग कंडक्टर के रूप में किया जाता है, जिसमें अच्छा लचीलापन और एंटी-एजिंग प्रदर्शन होता है। कनेक्शन अंत मानक कनेक्टर जैसे एविएशन प्लग, वायरिंग टर्मिनल इत्यादि से सुसज्जित है, जो डिस्प्ले उपकरणों, नियंत्रण प्रणालियों और अन्य उपकरणों के साथ त्वरित कनेक्शन की सुविधा प्रदान करता है, और कनेक्शन दृढ़ है और ढीला करना आसान नहीं है।

5、 स्थापना और उपयोग

(1) स्थापना विधि

चिपकने वाला निर्धारण: परीक्षण की जाने वाली सतह को साफ करें, चिपकने वाली सुरक्षात्मक फिल्म को हटा दें, पैच थर्मोकपल को निर्दिष्ट स्थान पर चिपका दें, और एक मजबूत आसंजन सुनिश्चित करने के लिए इसे एक पल के लिए अपने हाथ से दबाएं। इस विधि की स्थापना गति तेज़ है, लेकिन यह उच्च तापमान और उच्च कंपन वातावरण के लिए उपयुक्त नहीं है।

चिपकने वाला निर्धारण: परीक्षण की गई सतह और पैच थर्मोकपल के पीछे समान रूप से विशेष चिपकने वाला लागू करें, दोनों को एक साथ बांधें, और चिपकने की इलाज आवश्यकताओं के अनुसार ठीक करें। इस विधि में उच्च चिपकने वाली ताकत है और यह दीर्घकालिक स्थिर स्थापना के लिए उपयुक्त है।

बोल्ट निर्धारण: उत्पाद पर आरक्षित इंस्टॉलेशन छेद का उपयोग करके, सतह माउंट थर्मोकपल को बोल्ट के साथ मापी गई वस्तु पर तय किया जाता है, जो उच्च कंपन वाले परिदृश्यों और इंस्टॉलेशन स्थिरता के लिए उच्च आवश्यकताओं के लिए उपयुक्त है।

हाथ से माप: जांच को सीधे पकड़ें और मापने वाले सिरे को माप के लिए मापी जा रही सतह पर कसकर रखें। माप पूरा होने के बाद, जांच को लंबे समय तक उच्च तापमान से होने वाले नुकसान से बचाने के लिए इसे समय पर हटा दें।

(2) उपयोग के लिए सावधानियां

स्थापना से पहले, यह जांचना आवश्यक है कि क्या उत्पाद की उपस्थिति बरकरार है, क्या तार क्षतिग्रस्त हैं, और क्या इन्सुलेशन प्रतिरोध आवश्यकताओं को पूरा करता है।

सुनिश्चित करें कि मापने वाला सिरा माप के दौरान मापी जा रही सतह के निकट संपर्क में है, किसी भी अंतराल से बचें जो माप सटीकता को प्रभावित कर सकता है।

मजबूत विद्युत चुम्बकीय हस्तक्षेप वाले वातावरण में उपयोग करने से बचें। यदि अपरिहार्य हो, तो माप संकेतों में हस्तक्षेप को रोकने के लिए परिरक्षण उपाय किए जाने चाहिए।

उत्पाद की तापमान माप सीमा के अनुसार उपयोग करें, और उत्पाद को नुकसान से बचाने के लिए सीमा से परे मापना सख्त वर्जित है।

माप सटीकता सुनिश्चित करने के लिए उत्पाद को नियमित रूप से कैलिब्रेट करें। अनुशंसित अंशांकन चक्र 1-2 वर्ष है, जिसे उपयोग की आवृत्ति और सटीकता आवश्यकताओं के अनुसार समायोजित किया जा सकता है।

6、परिवहन एवं भंडारण

(1) परिवहन

उत्पाद एंटी-स्टैटिक और शॉकप्रूफ पैकेजिंग को अपनाता है। परिवहन के दौरान, उत्पाद की क्षति को रोकने के लिए हिंसक टकराव, निचोड़ने और गिरने से बचना चाहिए। साथ ही, उत्पाद को नमी से प्रभावित होने और विद्युत प्रदर्शन को प्रभावित करने से बचाने के लिए नमी और वॉटरप्रूफिंग पर भी ध्यान देना चाहिए।

(2) भंडारण

इसे सूखे और हवादार वातावरण में -10 ℃ -40 ℃ के तापमान और 80% से अधिक की सापेक्ष आर्द्रता के साथ, मजबूत एसिड और क्षार जैसे संक्षारक पदार्थों के साथ-साथ मजबूत विद्युत चुम्बकीय विकिरण स्रोतों से दूर संग्रहित किया जाना चाहिए। भंडारण के दौरान, नियमित रूप से जांच करना आवश्यक है कि पैकेजिंग बरकरार है या नहीं और उत्पाद गीला या क्षतिग्रस्त है या नहीं।

7、 बिक्री के बाद सेवा

बिक्री की तारीख से, यदि सामान्य उपयोग के दौरान कोई गुणवत्ता संबंधी समस्या आती है, तो उत्पाद 12 महीने की मुफ्त वारंटी सेवा का आनंद ले सकता है।

वारंटी अवधि के दौरान, यदि परीक्षण के माध्यम से यह पुष्टि हो जाती है कि उत्पाद की गुणवत्ता संबंधी समस्या है, तो हमारी कंपनी ग्राहक के लिए उत्पाद की मुफ्त मरम्मत या प्रतिस्थापन प्रदान करेगी; हम मानवीय क्षति, अनुचित उपयोग या अप्रत्याशित घटना के कारण होने वाली खराबी के लिए सशुल्क मरम्मत सेवाएँ प्रदान करेंगे।

यह सुनिश्चित करने के लिए कि ग्राहक उत्पाद का सही और कुशलता से उपयोग कर सकें, उत्पाद चयन मार्गदर्शन, इंस्टॉलेशन और डिबगिंग परामर्श, उपयोगकर्ता प्रशिक्षण और अन्य सेवाओं सहित ग्राहकों को आजीवन तकनीकी सहायता प्रदान करें।
