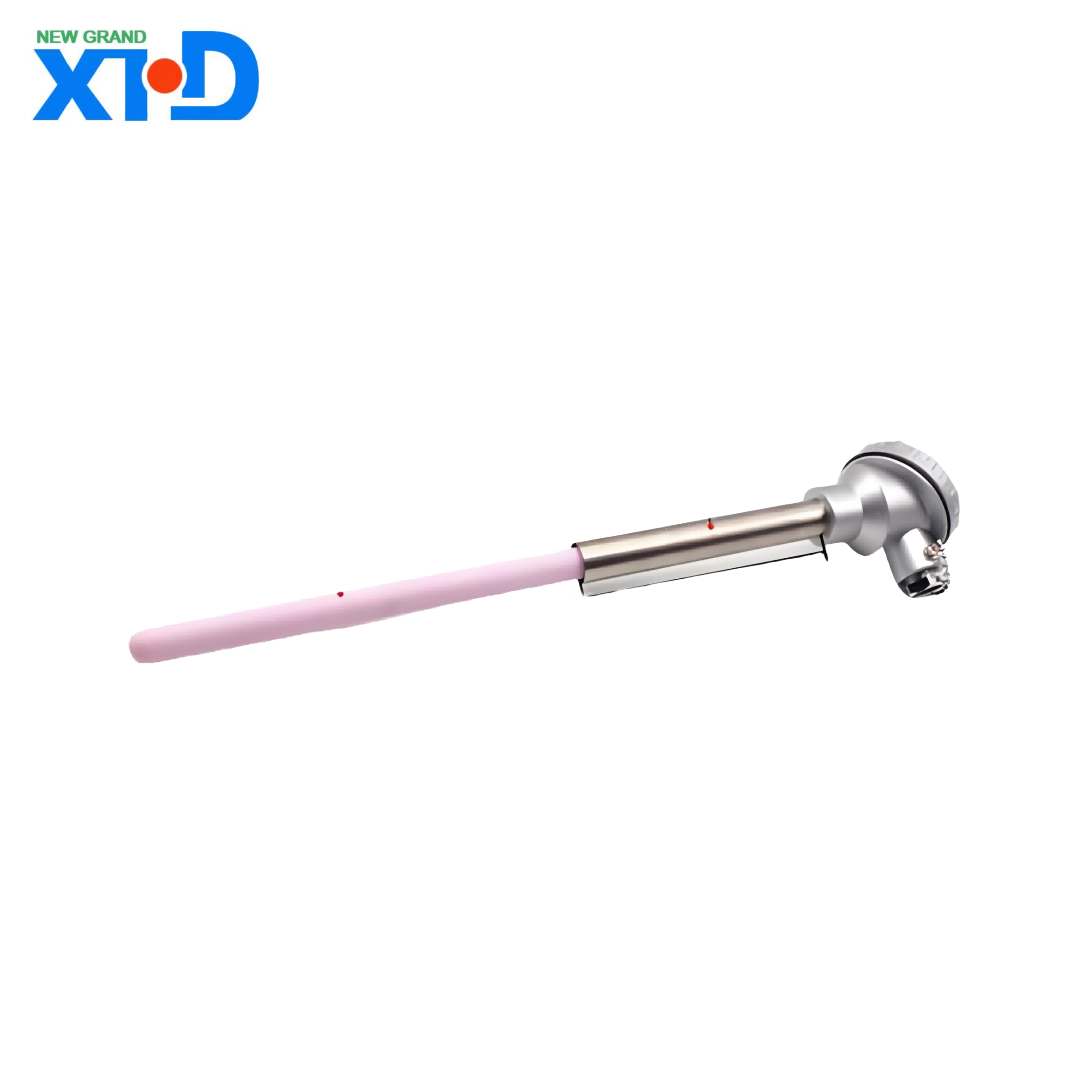

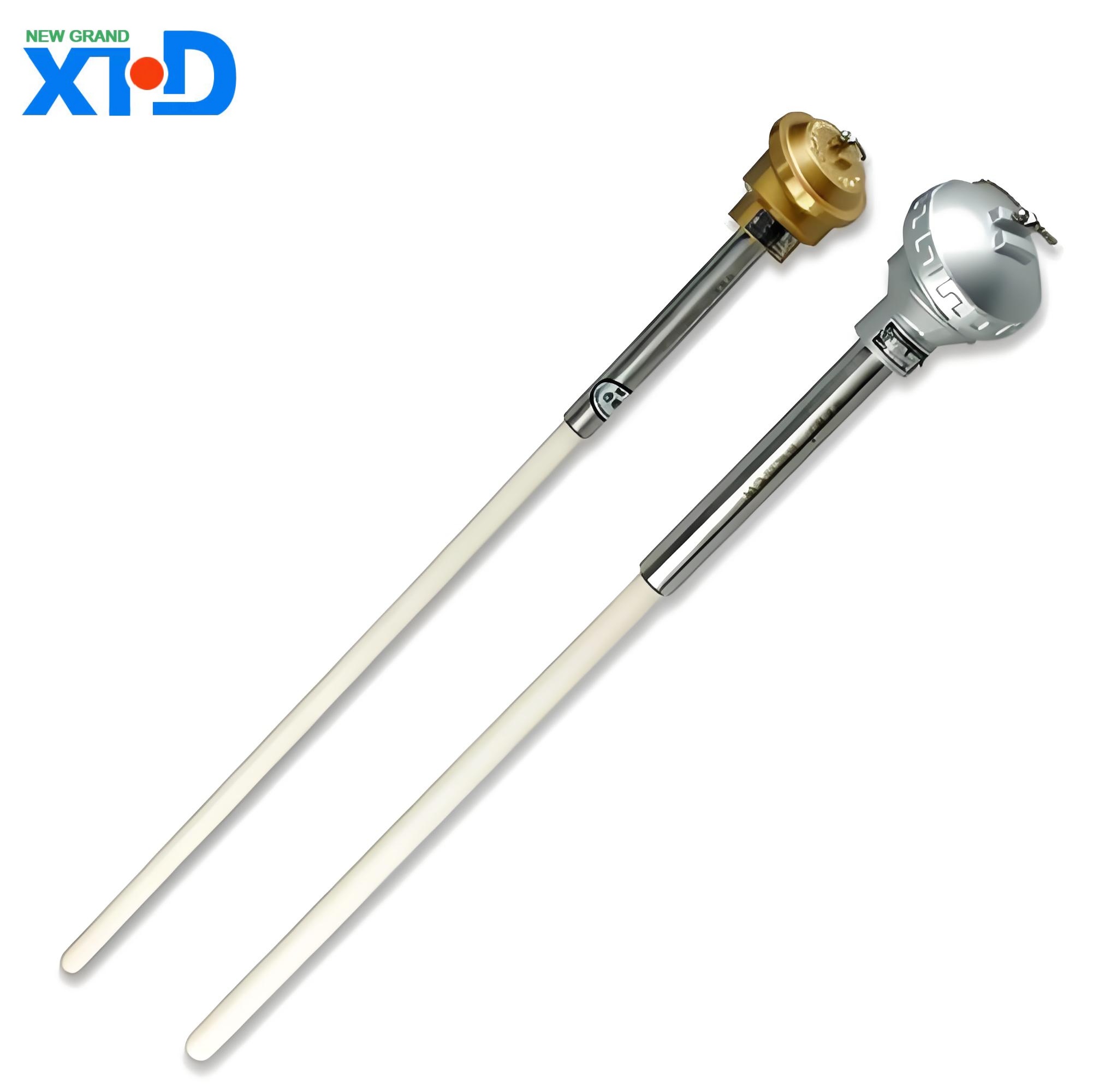

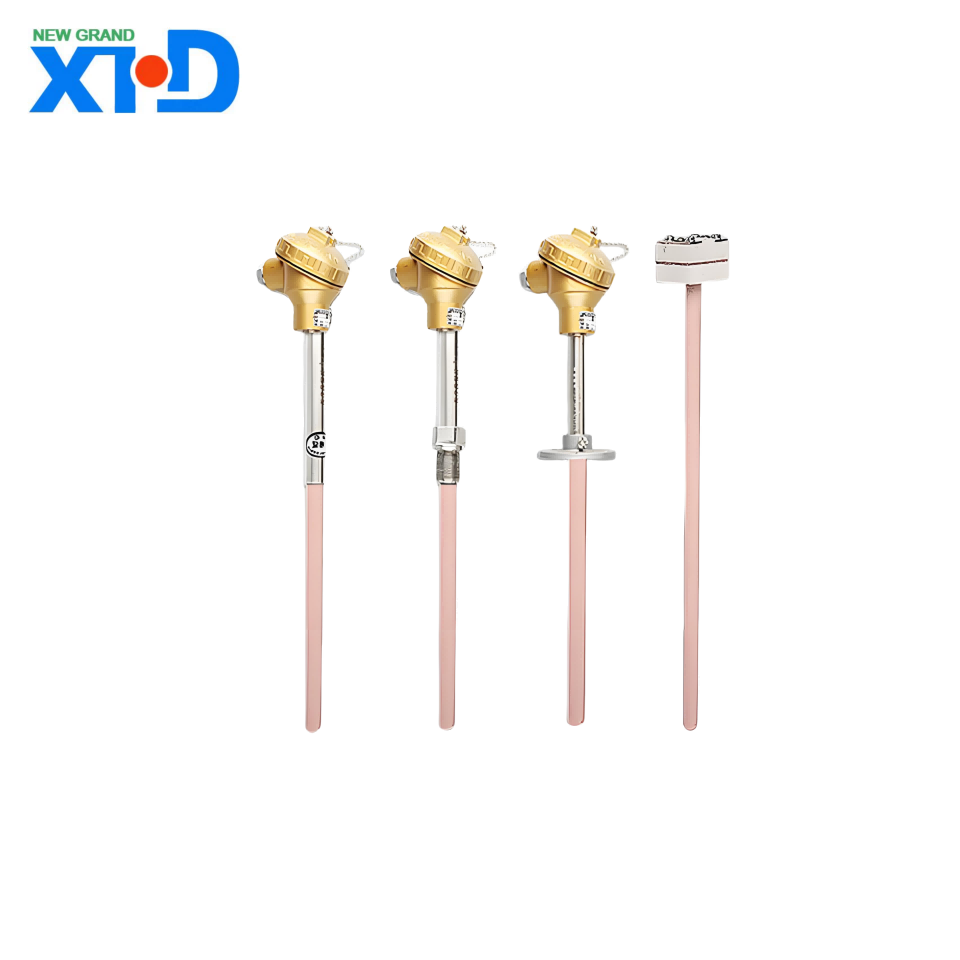

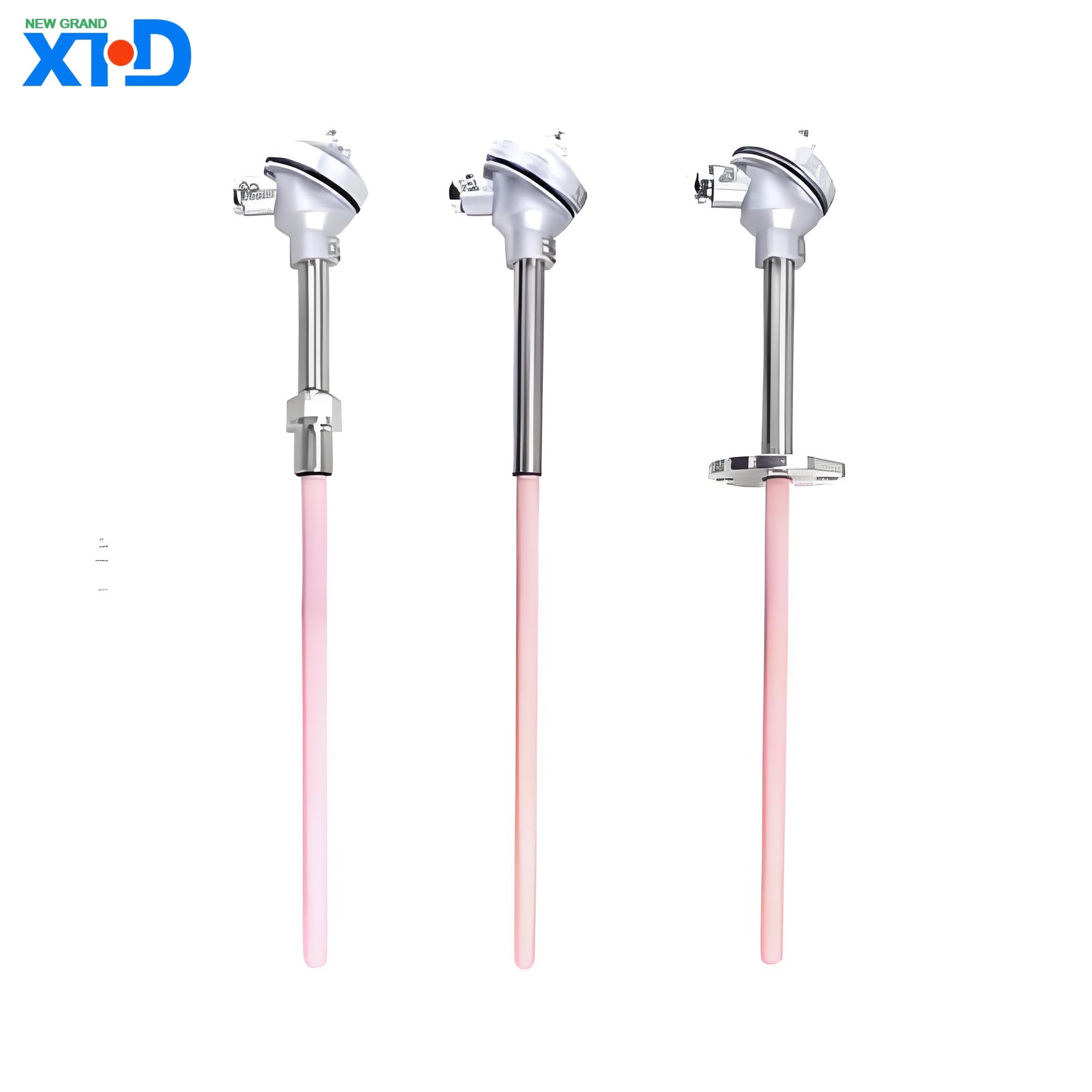

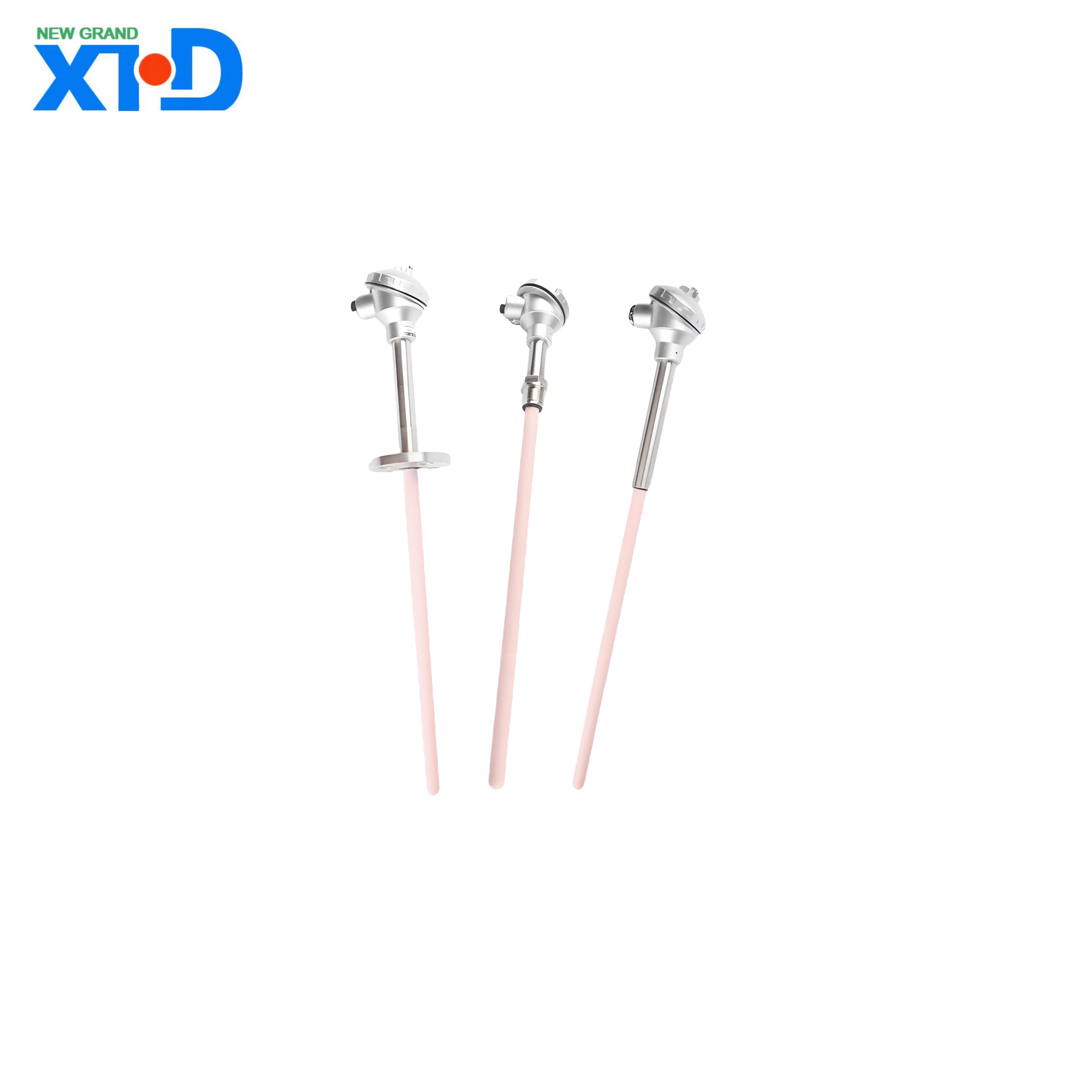

एस टाइप थर्मोकपल सेनोर

एस-टाइप थर्मोकपल (स्केल एस) एक अंतरराष्ट्रीय स्तर पर मान्यता प्राप्त कीमती धातु थर्मोकपल है, जिसमें नकारात्मक इलेक्ट्रोड (एसपी) और शुद्ध प्लैटिनम के रूप में प्लैटिनम रोडियम मिश्र धातु (प्लैटिनम 90%, रोडियम 10%) शामिल हैं। इसके उत्कृष्ट उच्च तापमान प्रतिरोध, उच्च परिशुद्धता और दीर्घकालिक स्थिरता के कारण, इसका व्यापक रूप से औद्योगिक उच्च तापमान माप, वैज्ञानिक अनुसंधान प्रयोगों और सटीक उपकरण क्षेत्रों में व्यापक रूप से उपयोग किया जाता है, विशेष रूप से ऑक्सीकरण और अक्रिय वातावरण वातावरण के लिए उपयुक्त है।

नमूना:S type

जांच भेजें

उत्पाद वर्णन

एस-टाइप थर्मोकपल का उत्पाद परिचय (प्लैटिनम रोडियम 10 प्लैटिनम थर्मोकपल)

1 、 उत्पाद अवलोकन

एस-टाइप थर्मोकपल (स्केल एस) एक अंतरराष्ट्रीय स्तर पर मान्यता प्राप्त कीमती धातु थर्मोकपल है, जिसमें नकारात्मक इलेक्ट्रोड (एसपी) और शुद्ध प्लैटिनम के रूप में प्लैटिनम रोडियम मिश्र धातु (प्लैटिनम 90%, रोडियम 10%) शामिल हैं। इसके उत्कृष्ट उच्च तापमान प्रतिरोध, उच्च परिशुद्धता और दीर्घकालिक स्थिरता के कारण, इसका व्यापक रूप से औद्योगिक उच्च तापमान माप, वैज्ञानिक अनुसंधान प्रयोगों और सटीक उपकरण क्षेत्रों में व्यापक रूप से उपयोग किया जाता है, विशेष रूप से ऑक्सीकरण और अक्रिय वातावरण वातावरण के लिए उपयुक्त है।

2 、 कार्य सिद्धांत

एस-टाइप थर्मोकपल सीबेक प्रभाव के आधार पर संचालित होता है, जिसका अर्थ है कि जब दोनों सिरों पर दो अलग-अलग धातु कंडक्टरों के बीच तापमान अंतर होता है, तो एक थर्मोइलेक्ट्रिक क्षमता उत्पन्न होती है। तापमान मूल्य की गणना थर्मोइलेक्ट्रिक क्षमता (एमवी) को मापकर की जा सकती है। इसका तापमान इलेक्ट्रोमोटिव बल संबंध IEC 60584-1 अंतर्राष्ट्रीय मानक के साथ अच्छा रैखिकता के साथ अनुपालन करता है, और उच्च तापमान सीमा (1000 ° C से ऊपर) में विशेष रूप से अच्छा प्रदर्शन करता है।

3 、 तकनीकी पैरामीटर

प्रोजेक्ट पैरामीटर विवरण

प्रभाग संख्या

लंबे समय तक उपयोग के लिए तापमान माप रेंज: 0 ~ 1450 डिग्री सेल्सियस; अल्पकालिक सीमा: 1600 ° C (1700 ° C तक अनुकूलन)

सटीकता स्तर I: ± 1 ° C या ± 0.25% T (t मापा तापमान है)

स्तर II: ± 1.5 ° C या ± 0.25% t

मानक तार व्यास विनिर्देश: 0.5 मिमी, 0.8 मिमी, 1.0 मिमी (वैकल्पिक कवच या सिरेमिक म्यान)

सुरक्षात्मक ट्यूब सामग्री: उच्च तापमान सिरेमिक (अल ∝ ओ ∝), क्वार्ट्ज ट्यूब, मोलिब्डेनम टाइटेनियम मिश्र धातु (उपयोग वातावरण के अनुसार अनुकूलित)

प्रतिक्रिया समय नंगे तार की स्थिति: <1 सेकंड (1600 डिग्री सेल्सियस पर); सुरक्षात्मक ट्यूब के साथ: 3-10 सेकंड (व्यास और सामग्री के आधार पर)

4 、 उत्पाद सुविधाएँ

.

उत्कृष्ट उच्च तापमान प्रदर्शन

1600 डिग्री सेल्सियस पर लंबे समय तक काम कर सकते हैं, उत्कृष्ट ऑक्सीकरण प्रतिरोध के साथ, धातु विज्ञान और कांच के पिघलने वाली भट्टियों जैसे चरम वातावरण के लिए उपयुक्त है।

.

उच्च परिशुद्धता और स्थिरता

दोहराए जाने वाले त्रुटि, 0.1%, वार्षिक बहाव <0.05%, प्रयोगशालाओं और उद्योगों की उच्च-सटीक तापमान माप आवश्यकताओं को पूरा करते हैं।

मजबूत विरोधी प्रदूषण क्षमता

प्लैटिनम रोडियम मिश्र धातु सामग्री रासायनिक संक्षारण के लिए प्रतिरोधी है, सल्फर युक्त, हाइड्रोजन और अन्य वायुमंडल में स्थिर है, और एक लंबी सेवा जीवन है।

.

.

अंतर्राष्ट्रीय मानकीकरण

IEC 60584-1 और ASTM E230 जैसे मानकों के साथ, मुख्यधारा के तापमान नियंत्रण उपकरणों के साथ संगत।

5 、 विशिष्ट अनुप्रयोग क्षेत्र

औद्योगिक उच्च तापमान परिदृश्य: स्टील की गलाने, सिरेमिक सिंटरिंग, सेमीकंडक्टर वेफर प्रोसेसिंग

अनुसंधान प्रयोग: उच्च तापमान सामग्री अनुसंधान, एयरोस्पेस इंजन परीक्षण

ऊर्जा उद्योग: गैस टरबाइन निकास निगरानी, ​​परमाणु रिएक्टर तापमान नियंत्रण

प्रयोगशाला उपकरण: उच्च तापमान भट्ठी, थर्मल विश्लेषक (टीजीए/डीएससी)

6 、 चयन गाइड

तापमान और संरक्षण ट्यूब चयन

.

≤ 1300 ° C: उच्च लागत-प्रभावशीलता के लिए सिरेमिक (Al ₂ O ∝) सुरक्षात्मक ट्यूब की सिफारिश की जाती है।

1300-1600 ° C: उच्च शुद्धता घनी सिरेमिक या मोलिब्डेनम टाइटेनियम मिश्र धातु सुरक्षात्मक ट्यूब की आवश्यकता होती है।

अल्पकालिक 1700 ° C: सुरक्षात्मक ट्यूब के बिना वैकल्पिक नंगे तार संरचना (अक्रिय वातावरण संरक्षण की आवश्यकता होती है)।

.

तार व्यास और प्रतिक्रिया गति

तार व्यास को पतला, प्रतिक्रिया जितनी तेजी से, लेकिन यांत्रिक शक्ति कम हो जाती है। गतिशील तापमान माप के लिए 0.5 मिमी के तार व्यास और निश्चित स्थापना के लिए 1.0 मिमी की सिफारिश करें।

विस्तार केबल चयन

सिग्नल ट्रांसमिशन सटीकता सुनिश्चित करने के लिए -20 ~ 100 डिग्री सेल्सियस के काम करने वाले तापमान के साथ क्षतिपूर्ति तार को SC (कॉपर कॉपर कॉपर निकल मिश्र धातु) प्रकार के रूप में चुना जाना चाहिए।

7 、 उपयोग के लिए सावधानियां

.

स्थापना विनिर्देश

सीओ और एच ₂ जैसे वायुमंडल को कम करने में दीर्घकालिक उपयोग से बचें, क्योंकि यह प्लैटिनम इलेक्ट्रोड के आलिंगन का कारण हो सकता है।

सुरक्षात्मक ट्यूब को लंबवत या क्षैतिज रूप से या यांत्रिक कंपन से बचने के लिए क्षैतिज रूप से स्थापित किया जाना चाहिए।

.

प्रदूषण नियंत्रण

.

धातु वाष्प (जैसे जस्ता और लीड) के संपर्क में आने के लिए यह सख्ती से प्रतिबंधित है, अन्यथा यह इलेक्ट्रोड को दूषित करेगा और थर्मोइलेक्ट्रिक संभावित बहाव का कारण होगा।

नियमित रूप से 10% पतला हाइड्रोक्लोरिक एसिड (केवल गैर सिरेमिक सुरक्षात्मक ट्यूबों के लिए लागू) के साथ इलेक्ट्रोड की सतह ऑक्साइड को साफ करें।

.

अंशांकन और रखरखाव

हर 6 महीने (जैसे एंटीमनी पॉइंट 630.63 ° C, कॉपर प्वाइंट 1084.62 ° C) जैसे उच्च तापमान निश्चित-बिंदु अंशांकन करें।

8 、 बाजार का लाभ

बी-प्रकार और आर-प्रकार के थर्मोकॉउल की तुलना में, एस-टाइप में 1300-1600 डिग्री सेल्सियस की तापमान सीमा में उच्च लागत-प्रभावशीलता होती है; K- प्रकार और एन-टाइप जैसे कम लागत वाले धातु थर्मोकॉल्स की तुलना में, उनके जीवनकाल को 3-5 बार बढ़ाया जाता है, जिससे वे उन परिदृश्यों के लिए विशेष रूप से उपयुक्त हो जाते हैं जिनके लिए उच्च विश्वसनीयता और सटीकता की आवश्यकता होती है।

9 、 सेवा समर्थन

अनुकूलित समाधान प्रदान करें (जैसे कि बहु-बिंदु तापमान माप सरणी, वैक्यूम विशिष्ट पैकेजिंग)
