PT100 थर्मिस्टर तापमान सेंसर प्लैटिनम (पीटी) प्रतिरोध के तापमान पर निर्भर विशेषताओं के आधार पर एक उच्च-परिशुद्धता तापमान सेंसर है, जिसका नाम 100 ω के प्रतिरोध मूल्य के नाम पर 0 ℃ (पीटी प्लैटिनम के लिए खड़ा है) के नाम पर है। औद्योगिक तापमान माप के क्षेत्र में एक मुख्य घटक के रूप में, PT100 का उपयोग तापमान माप परिदृश्यों में व्यापक रूप से -200 ℃ से+850 ℃ तक की उच्च स्थिरता, अच्छी रैखिकता और मजबूत विरोधी हस्तक्षेप क्षमता के कारण किया जाता है। यह प्रक्रिया उद्योगों, प्रयोगशालाओं और सटीक उपकरणों में एक मानक तापमान संवेदन तत्व है।
उत्पाद परिचय
1 、 उत्पाद अवलोकन
PT100 थर्मिस्टर तापमान सेंसर प्लैटिनम (पीटी) प्रतिरोध के तापमान पर निर्भर विशेषताओं के आधार पर एक उच्च-परिशुद्धता तापमान सेंसर है, जिसका नाम 100 ω के प्रतिरोध मूल्य के नाम पर 0 ℃ (पीटी प्लैटिनम के लिए खड़ा है) के नाम पर है। औद्योगिक तापमान माप के क्षेत्र में एक मुख्य घटक के रूप में, PT100 का उपयोग तापमान माप परिदृश्यों में व्यापक रूप से -200 ℃ से+850 ℃ तक की उच्च स्थिरता, अच्छी रैखिकता और मजबूत विरोधी हस्तक्षेप क्षमता के कारण किया जाता है। यह प्रक्रिया उद्योगों, प्रयोगशालाओं और सटीक उपकरणों में एक मानक तापमान संवेदन तत्व है।
2 、 कार्य सिद्धांत
PT100 प्रतिरोध तापमान डिटेक्टर (RTD) की श्रेणी से संबंधित है, और इसका कार्य सिद्धांत एक थर्मोकपल (थर्मोइलेक्ट्रिक प्रभाव के आधार पर) से अलग है:
प्रतिरोध तापमान संबंध: अंतर्राष्ट्रीय मानक IEC 60751 में निर्दिष्ट विभाजन तालिका के बाद, प्लेटिनम प्रतिरोधों का प्रतिरोध तापमान के साथ लगभग रैखिक रूप से बढ़ जाता है।
गणितीय सूत्र:
· 0 ℃ ~ ~ 850 ℃ ℃ R (t) = r0 (1+at+bt2) r (t) = r0 (1+at+bt2)
· -200 ℃ ~ 0 ℃ ℃ ℃ r (t) = r0 [1+at+bt2+c (t ℃100 ℃) t3] r (t) = r0 [1+at+bt2+c (t ℃100 ℃) t3]
उनमें से, R0 = 100 ω R0 = 100 ω, A/B/C प्लैटिनम सामग्री के विशिष्ट स्थिरांक हैं।
3 、 मुख्य पैरामीटर और प्रदर्शन
पारसिगर तकनीकी संकेतक
तापमान माप रेंज -200 ℃ ~+850 ℃ (पारंपरिक मॉडल)
सटीकता कक्षा A (℃ 0.15 ℃ @ 0 ℃)/क्लास B (± 0.3 ℃ @ 0 ℃)
थर्मल प्रतिक्रिया समय <10 सेकंड (जांच संरचना और मध्यम प्रवाह दर के आधार पर)
तार प्रणाली के प्रकार: 2-वायर सिस्टम (किफायती), 3-वायर सिस्टम (आमतौर पर उपयोग किया जाता है), 4-वायर सिस्टम (उच्च-सटीकता)
सुरक्षा स्तर IP65/IP67 (बख्तरबंद प्रकार IP68 तक पहुंच सकता है)
दीर्घकालिक स्थिरता <0.1 ℃/वर्ष (विशिष्ट मूल्य)

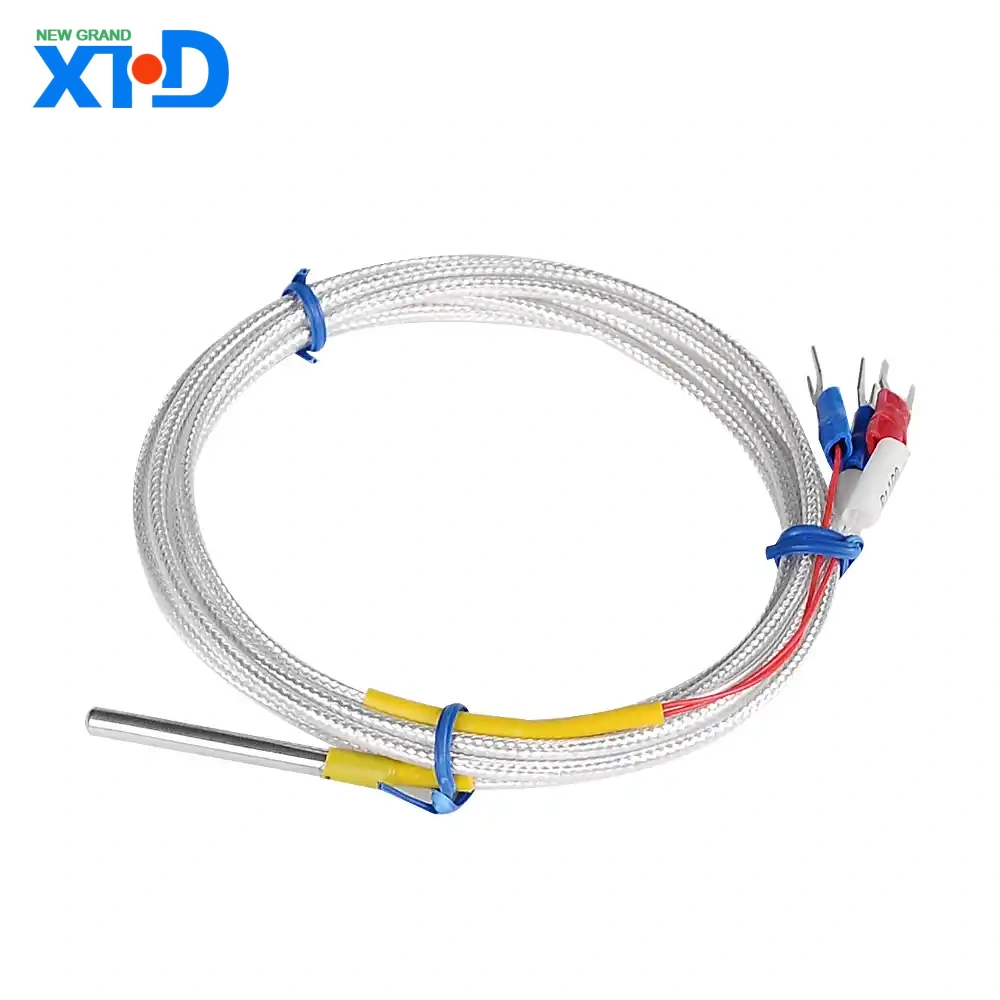

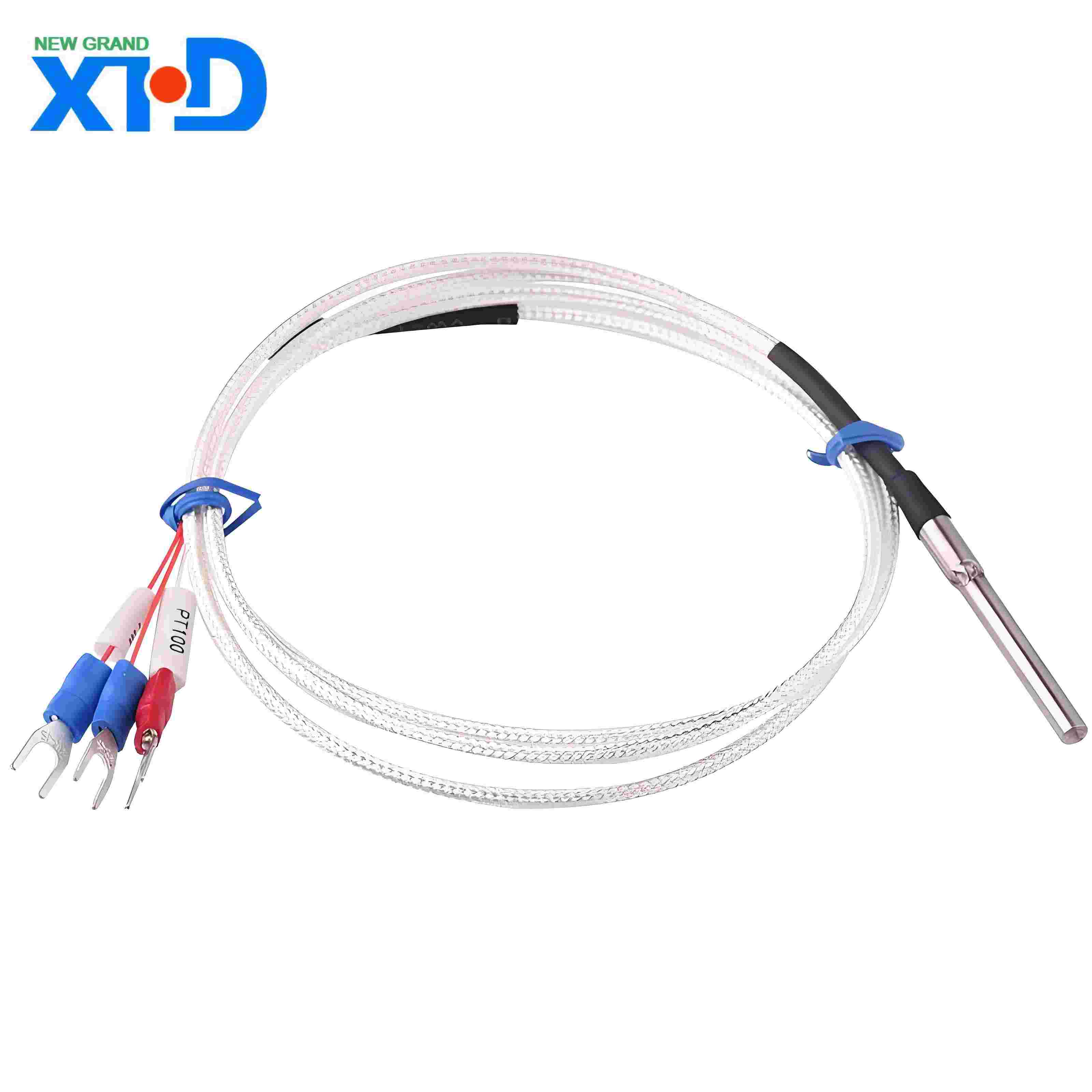

4 、 उत्पाद संरचना
PT100 थर्मिस्टर तापमान सेंसर में निम्नलिखित घटक होते हैं:
तापमान संवेदन तत्व: उच्च शुद्धता वाले प्लैटिनम तार घुमावदार या पतली फिल्म प्रक्रिया से बना, सिरेमिक या ग्लास सब्सट्रेट में एनकैप्सुलेटेड।
सुरक्षात्मक आस्तीन: सामग्री विकल्पों में स्टेनलेस स्टील (304/316), हेस्टेलॉय, आदि शामिल हैं, जो संक्षारण प्रतिरोधी और उच्च दबाव के लिए प्रतिरोधी हैं।
लीड प्रकार: उच्च तापमान प्रतिरोधी तार (जैसे चांदी मढ़वाया तांबा तार, निकल तार) या खनिज अछूता केबल (एमआई केबल)।
जंक्शन बॉक्स: विस्फोट-प्रूफ, वाटरप्रूफ या साधारण प्रकार, विभिन्न स्थापना वातावरण के लिए उपयुक्त।
सामान्य संरचनात्मक रूप:
बख्तरबंद प्रकार: लचीली धातु म्यान के साथ एनकैप्सुलेटेड, उत्कृष्ट भूकंपीय प्रदर्शन, छोटे स्थानों के लिए उपयुक्त।
पूर्वनिर्मित: विभाजन डिजाइन, तापमान संवेदन घटकों को बदलने के लिए आसान।
5 、 एप्लिकेशन फ़ील्ड
औद्योगिक प्रक्रिया नियंत्रण: रासायनिक प्रतिक्रिया वाहिकाओं, पेट्रोलियम पाइपलाइनों और धातुकर्म भट्टियों की तापमान निगरानी।
प्रयोगशाला परिशुद्धता माप: निरंतर तापमान कक्ष, पर्यावरण परीक्षण कक्ष, वैज्ञानिक अनुसंधान उपकरण।
ऊर्जा और शक्ति: बॉयलर तापमान निगरानी, ट्रांसफार्मर घुमावदार तापमान माप।
भोजन और चिकित्सा: नसबंदी उपकरण, कोल्ड चेन ट्रांसपोर्टेशन, बायोरिएक्टर।
6 、 उत्पाद लाभ
उच्च परिशुद्धता और पुनरावृत्ति: थर्मोकॉल्स से बेहतर, ± 0.1 ℃ स्तर पर सटीक माप के लिए उपयुक्त।
वाइड तापमान रेंज: कवरिंग -200 ℃ से+850 ℃, अधिकांश औद्योगिक जरूरतों को पूरा करना।
मजबूत विरोधी हस्तक्षेप क्षमता: प्रतिरोध सिग्नल आउटपुट विद्युत चुम्बकीय हस्तक्षेप से कम प्रभावित होता है।
मानकीकृत डिजाइन: IEC 60751 और GB/T 30121 जैसे अंतर्राष्ट्रीय/राष्ट्रीय मानकों का अनुपालन करता है।
7 、 चयन गाइड
PT100 का चयन करते समय, निम्नलिखित मापदंडों को निर्दिष्ट किया जाना चाहिए:
तापमान माप रेंज और सटीकता: वास्तविक आवश्यकताओं के अनुसार कक्षा ए/बी चुनें।

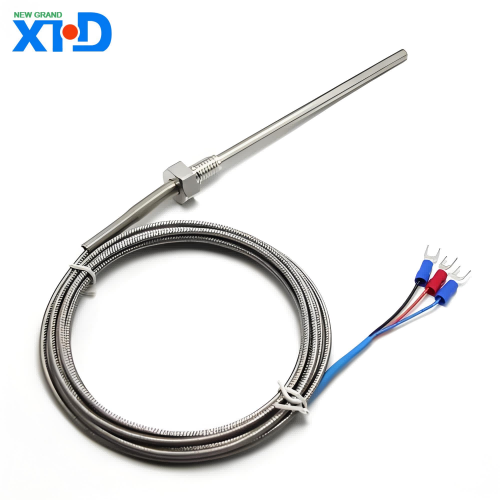

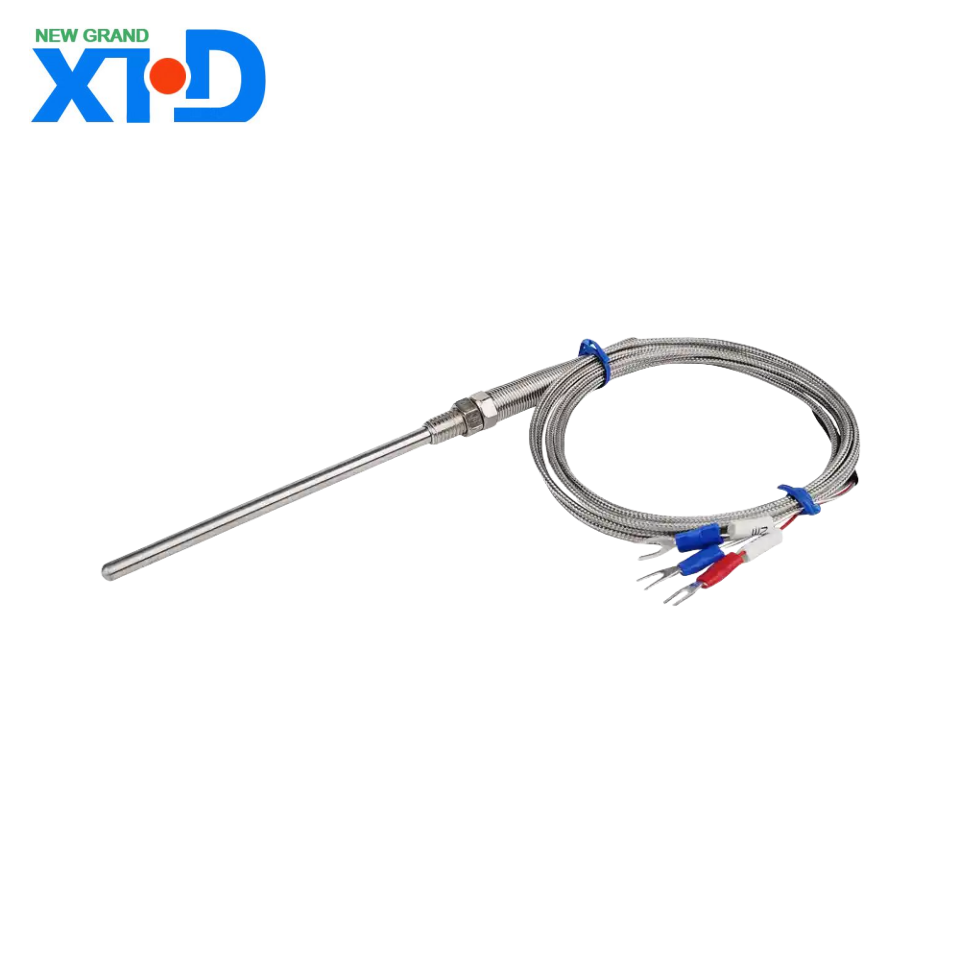

स्थापना विधि: थ्रेडेड फिक्सेशन (M8 × 1, G1/2, आदि), निकला हुआ किनारा स्थापना या प्रत्यक्ष सम्मिलन।
पर्यावरणीय आवश्यकताएं: संक्षारक मीडिया के लिए हेस्टेलॉय आवरण का चयन किया जाना चाहिए; उच्च दबाव वाले वातावरण में हीट अपव्यय आस्तीन स्थापित करने की आवश्यकता है।
आउटपुट सिग्नल मिलान: 3-वायर सिस्टम लीड प्रतिरोध त्रुटियों को समाप्त कर सकता है, जबकि 4-वायर सिस्टम प्रयोगशाला स्तर के माप के लिए उपयुक्त है।
8 and स्थापना और रखरखाव
स्थापना अंक:
सुनिश्चित करें कि तापमान संवेदन क्षेत्र मापा माध्यम के साथ पूर्ण संपर्क में है, और सम्मिलन की गहराई सुरक्षात्मक ट्यूब के व्यास से 15 गुना है।
यांत्रिक तनाव या कंपन के कारण होने वाले तार टूटने से बचें।
रखरखाव के सुझाव:
नियमित अंशांकन (12 महीने का अनुशंसित चक्र)।
जांच की सतह स्केलिंग को साफ करें और वायरिंग टर्मिनलों की ऑक्सीकरण स्थिति की जांच करें।
9 、 सावधानियां
PT100 का उपयोग विशेष ट्रांसमीटर या उपकरणों के साथ संयोजन में किया जाना चाहिए और सीधे साधारण वोल्टेज इनपुट उपकरणों से जुड़ा नहीं हो सकता है।
मजबूत चुंबकीय क्षेत्रों या अचानक तापमान में बदलाव के साथ वातावरण में उपयोग करने से बचें।
तापमान 850 ℃ से अधिक होने पर एस-प्रकार के थर्मोकॉल्स का उपयोग करने की सिफारिश की जाती है।
उपरोक्त विशेषताओं के माध्यम से, PT100 थर्मिस्टर तापमान सेंसर औद्योगिक स्वचालन के क्षेत्र में एक अपरिहार्य तापमान संवेदन समाधान बन गया है। आगे की तकनीकी विनिर्देशों या अनुकूलित सेवाओं के लिए, कृपया हमारी इंजीनियरिंग टीम से संपर्क करें।
