थर्मोइलेक्ट्रिक प्रभाव के सिद्धांत के आधार पर के-प्रकार थर्मोकपल वर्तमान में सबसे व्यापक रूप से इस्तेमाल किया जाने वाला कम लागत वाला धातु तापमान सेंसर है। इसमें एक निकल क्रोमियम (Ni: Cr = 90:10) सकारात्मक इलेक्ट्रोड और एक निकल सिलिकॉन (Ni: Si = 97: 3) नकारात्मक इलेक्ट्रोड होता है, जिसमें तापमान माप सीमा -200 ℃ से 1370 ℃ तक होती है, जो अधिकांश औद्योगिक परिदृश्यों और वैज्ञानिक अनुसंधान प्रयोगों की तापमान माप आवश्यकताओं को पूरा कर सकती है। उत्कृष्ट प्रदर्शन और उच्च लागत-प्रभावशीलता के साथ, इसका बाजार उपयोग अन्य प्रकार के थर्मोकपल के योग से कहीं अधिक है।
1、 उत्पाद अवलोकन

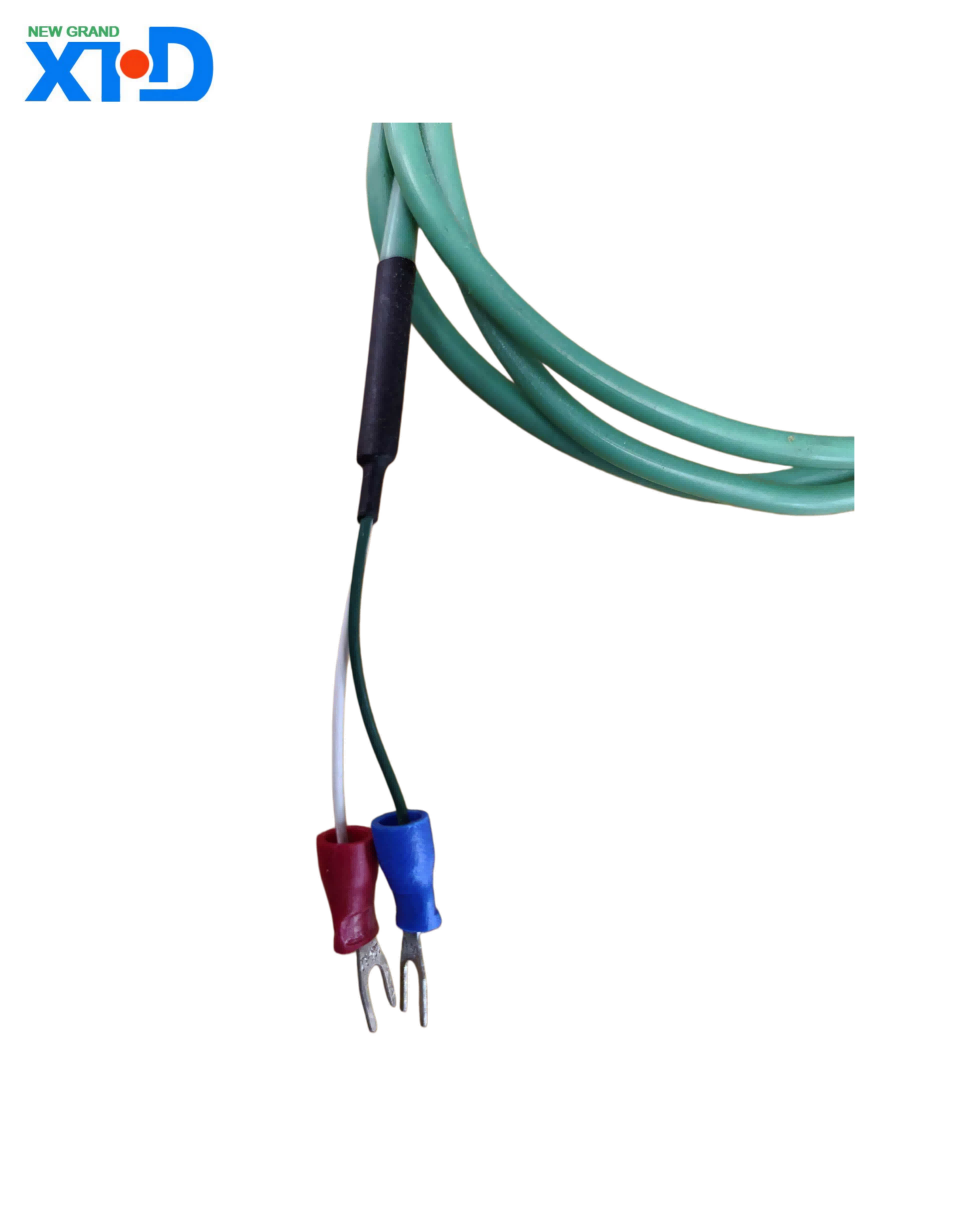

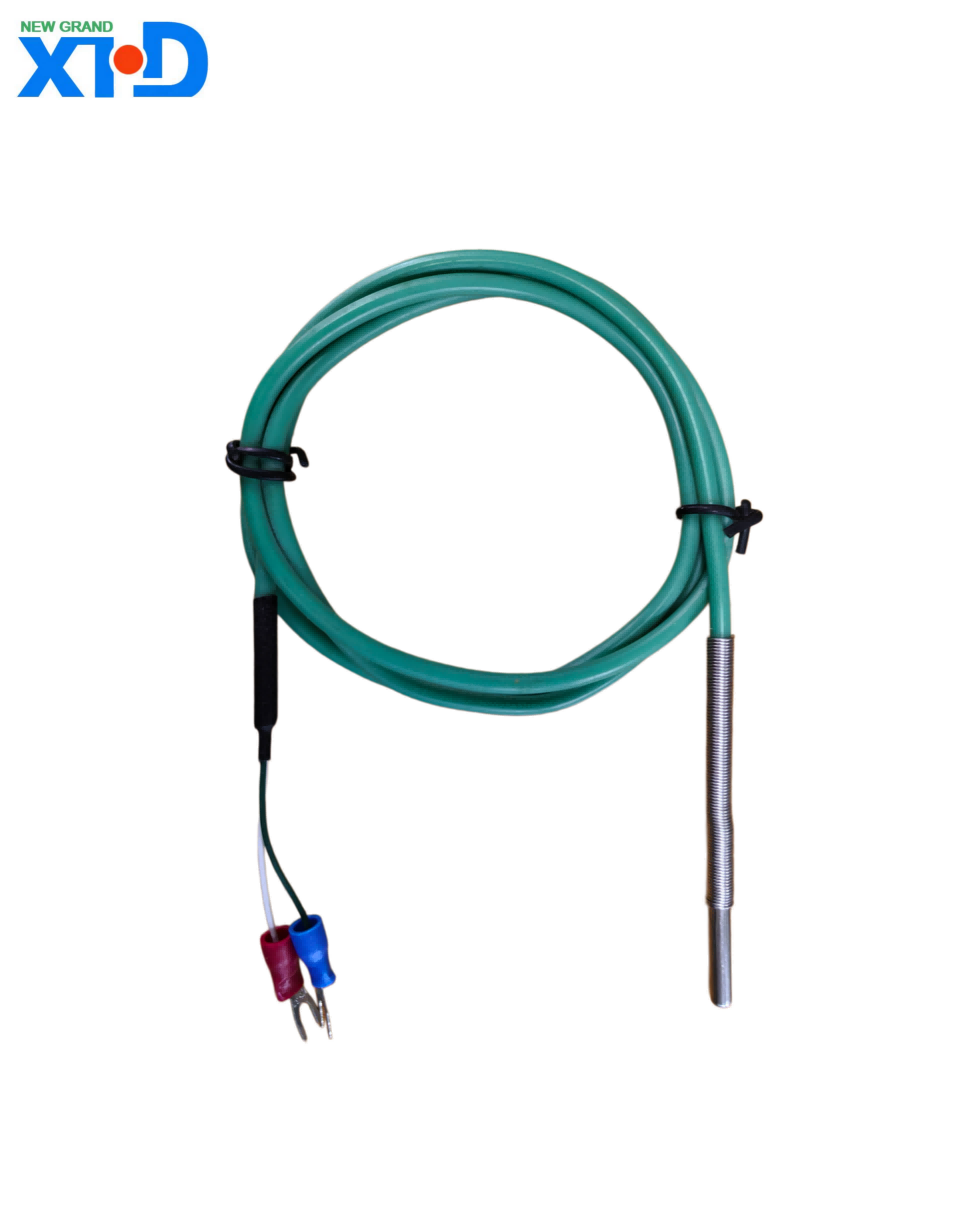

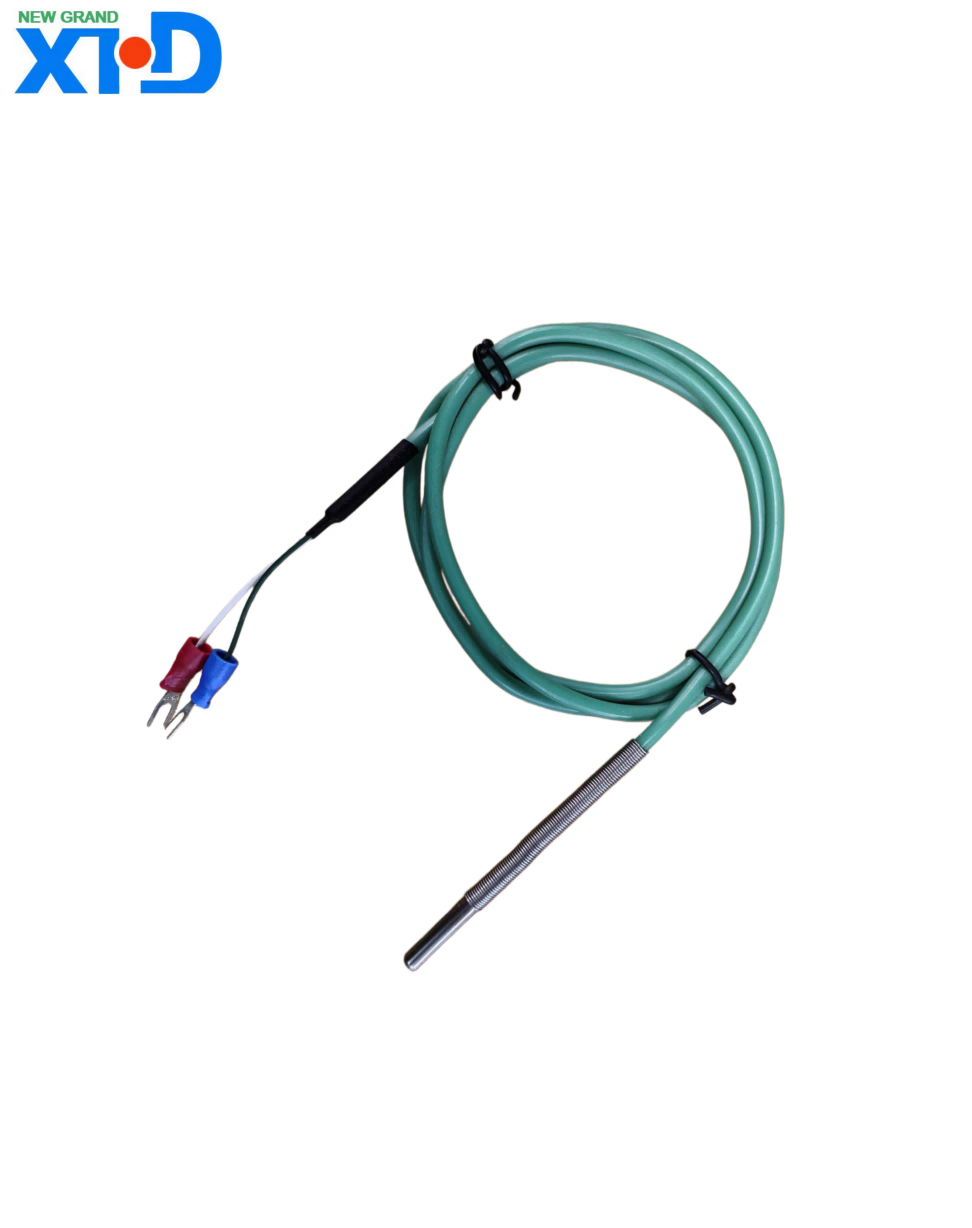

थर्मोइलेक्ट्रिक प्रभाव के सिद्धांत के आधार पर के-प्रकार थर्मोकपल वर्तमान में सबसे व्यापक रूप से इस्तेमाल किया जाने वाला कम लागत वाला धातु तापमान सेंसर है। इसमें एक निकल क्रोमियम (Ni: Cr = 90:10) सकारात्मक इलेक्ट्रोड और एक निकल सिलिकॉन (Ni: Si = 97: 3) नकारात्मक इलेक्ट्रोड होता है, जिसमें तापमान माप सीमा -200 ℃ से 1370 ℃ तक होती है, जो अधिकांश औद्योगिक परिदृश्यों और वैज्ञानिक अनुसंधान प्रयोगों की तापमान माप आवश्यकताओं को पूरा कर सकती है। उत्कृष्ट प्रदर्शन और उच्च लागत-प्रभावशीलता के साथ, इसका बाजार उपयोग अन्य प्रकार के थर्मोकपल के योग से कहीं अधिक है।
2、 मुख्य लाभ
व्यापक तापमान रेंज अनुकूलन: यह अति-निम्न तापमान वातावरण से 1370 ℃ के उच्च तापमान परिदृश्यों तक स्थिर रूप से काम कर सकता है। चाहे वह धातुकर्म उद्योग में इस्पात बनाने वाली भट्टियां हों या प्रयोगशाला में अति-निम्न तापमान परीक्षण, यह तापमान परिवर्तन को सटीक रूप से पकड़ सकता है।
उत्कृष्ट प्रदर्शन: इसमें अच्छी रैखिकता, बड़ी थर्मोइलेक्ट्रिक क्षमता और उच्च संवेदनशीलता की विशेषताएं हैं। तापमान और थर्मोइलेक्ट्रिक क्षमता के बीच पत्राचार अधिक रैखिक है, और डेटा पढ़ने की सटीकता अधिक है; मजबूत एंटीऑक्सीडेंट गुण और ऑक्सीकरण या निष्क्रिय वातावरण में लंबे समय तक उपयोग के बाद भी स्थिर प्रदर्शन बनाए रख सकते हैं।
उच्च लागत-प्रभावशीलता: कीमती धातु थर्मोकपल की तुलना में, के-प्रकार थर्मोकपल की लागत कम होती है, लेकिन उनका प्रदर्शन अधिकांश पारंपरिक तापमान माप आवश्यकताओं को पूरा करने के लिए पर्याप्त है। कठोर वातावरण में भी उनकी सेवा का जीवन लंबा होता है, जिससे उपयोगकर्ताओं की तापमान माप लागत काफी कम हो जाती है।
3、 तकनीकी पैरामीटर
थर्मल जड़त्व स्तर: तीन स्तरों में विभाजित: I (समय स्थिरांक 90-180 सेकंड), II (30-90 सेकंड), और III (10-30 सेकंड), जिसे तापमान प्रतिक्रिया गति आवश्यकताओं के अनुसार चुना जा सकता है।
इन्सुलेशन प्रतिरोध: गर्म इलेक्ट्रोड और सुरक्षात्मक ट्यूब के बीच, साथ ही उच्च तापमान (प्रति मीटर मापा गया) पर दो गर्म इलेक्ट्रोड के बीच इन्सुलेशन प्रतिरोध 600 ℃ पर 72000 Ω, 800 ℃ पर 25000 Ω और 1000 ℃ पर 5000 Ω से कम नहीं होना चाहिए।

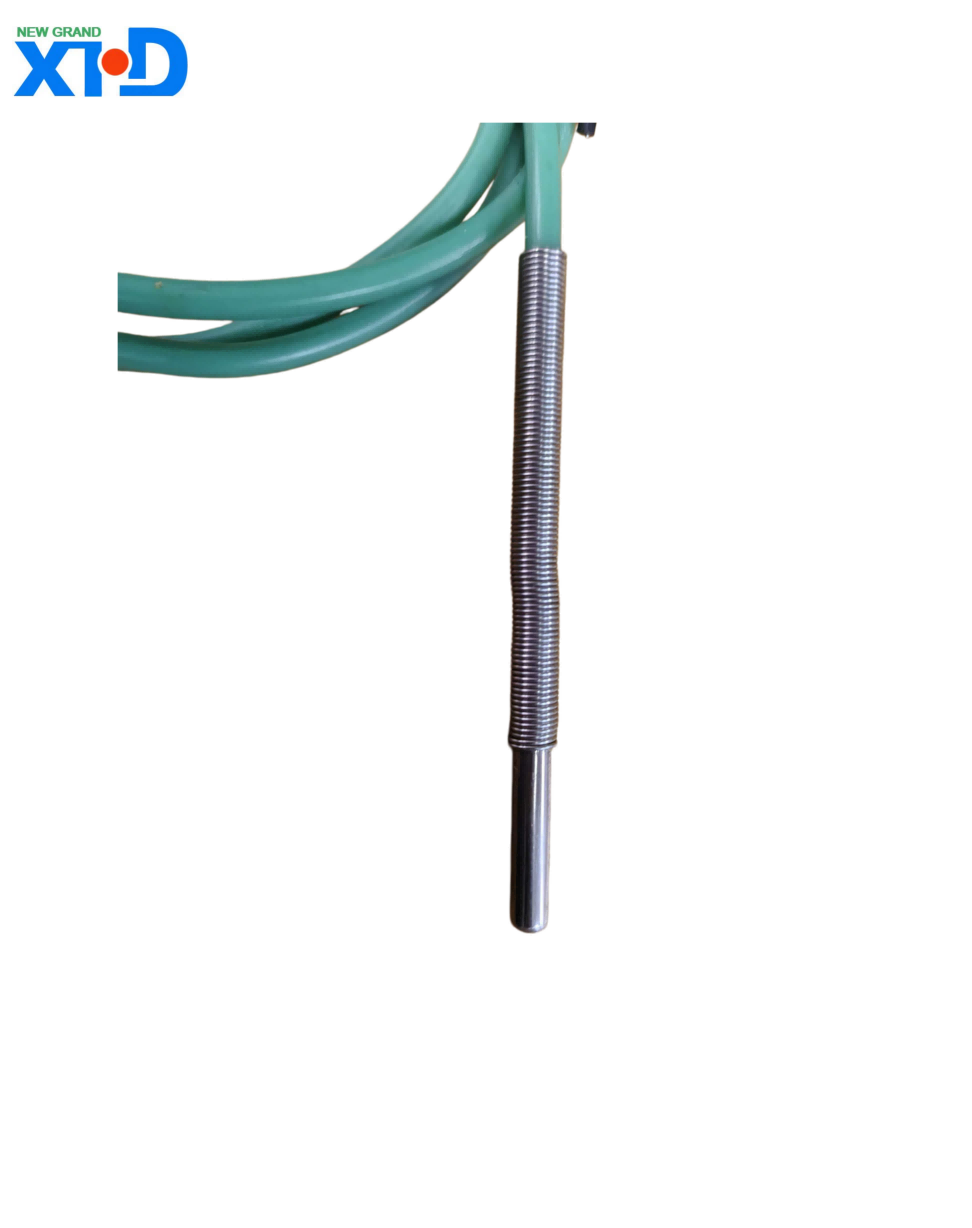

न्यूनतम प्रविष्टि गहराई: तापमान माप सटीकता सुनिश्चित करने के लिए सुरक्षात्मक आस्तीन (विशेष उत्पादों को छोड़कर) के बाहरी व्यास से 8-10 गुना से कम नहीं होनी चाहिए।
4、 सावधानियां
के-प्रकार थर्मोकपल सल्फर युक्त, वैक्यूम या वायुमंडल को कम करने वाले वातावरण के लिए उपयुक्त नहीं हैं, और केवल 500 ℃ से ऊपर ऑक्सीकरण और तटस्थ मीडिया में उपयोग किया जा सकता है। इसके अलावा, चूंकि थर्मोकपल कैलिब्रेशन टेबल कोल्ड एंड 0 ℃ कैलिब्रेशन पर आधारित है, इसलिए कोल्ड एंड पर तापमान में उतार-चढ़ाव के कारण होने वाली माप त्रुटियों से बचने के लिए व्यावहारिक उपयोग में कोल्ड एंड मुआवजा देना आवश्यक है।
