टाइप ई थर्मोकपल एक उच्च-सटीक तापमान सेंसर है जो सीबेक प्रभाव पर आधारित है, जिसमें एक निकेल क्रोमियम मिश्र धातु (क्रोमेल, पॉजिटिव इलेक्ट्रोड) और एक कॉपर निकल मिश्र धातु (कॉन्स्टेंटन, नेगेटिव इलेक्ट्रोड) शामिल हैं। यह अपने व्यापक तापमान माप रेंज, उच्च संवेदनशीलता और उत्कृष्ट स्थिरता के लिए जाना जाता है, और व्यापक रूप से उद्योग, वैज्ञानिक अनुसंधान और चरम वातावरण में तापमान की निगरानी में उपयोग किया जाता है।

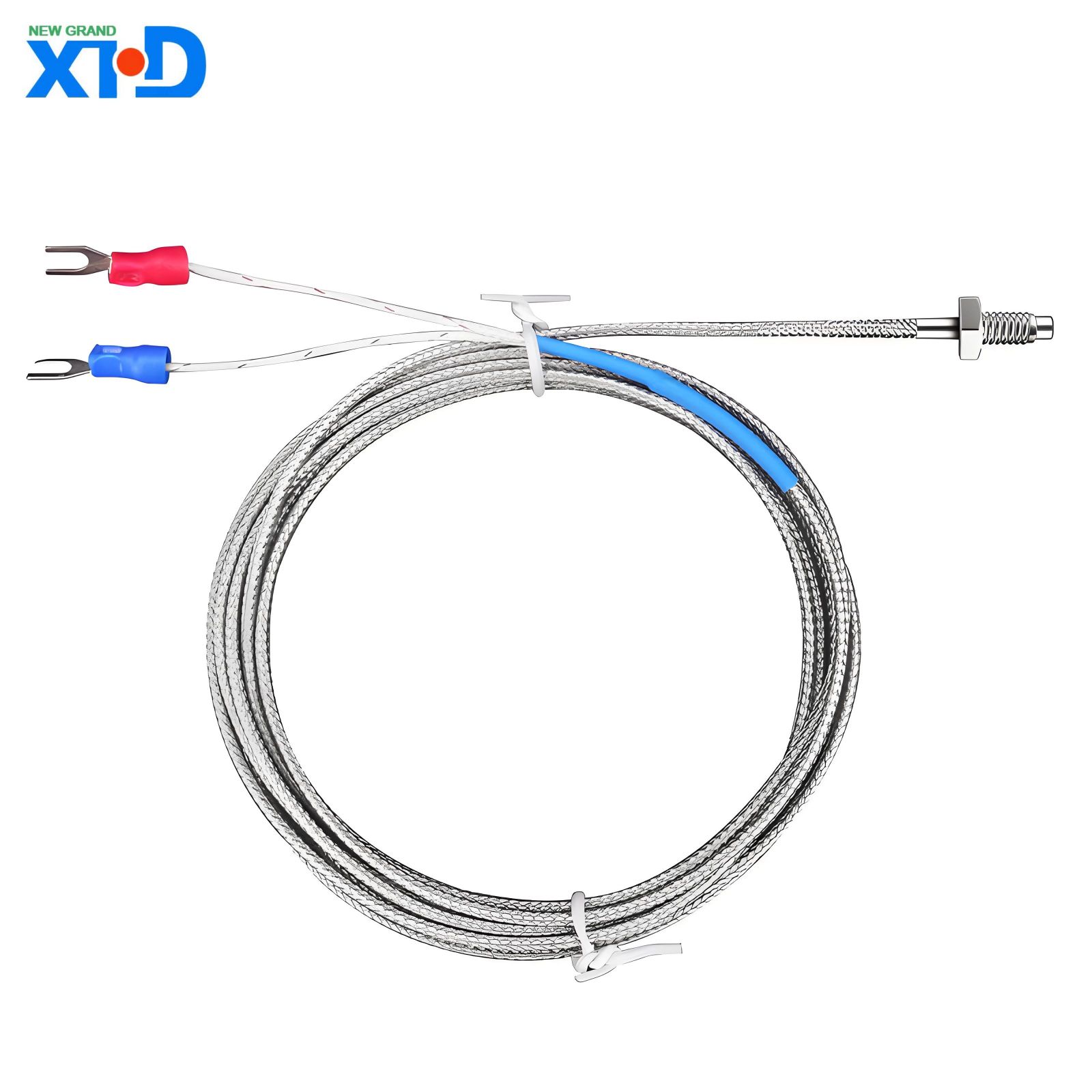

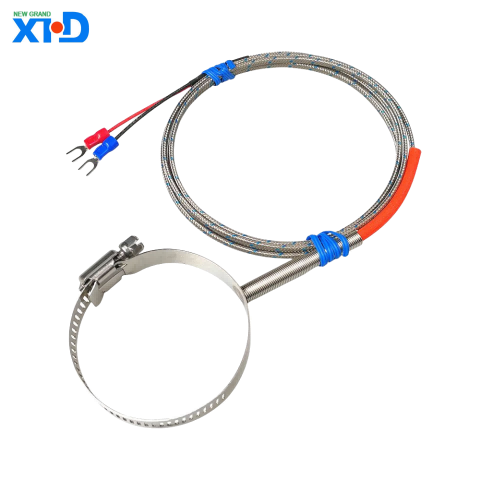

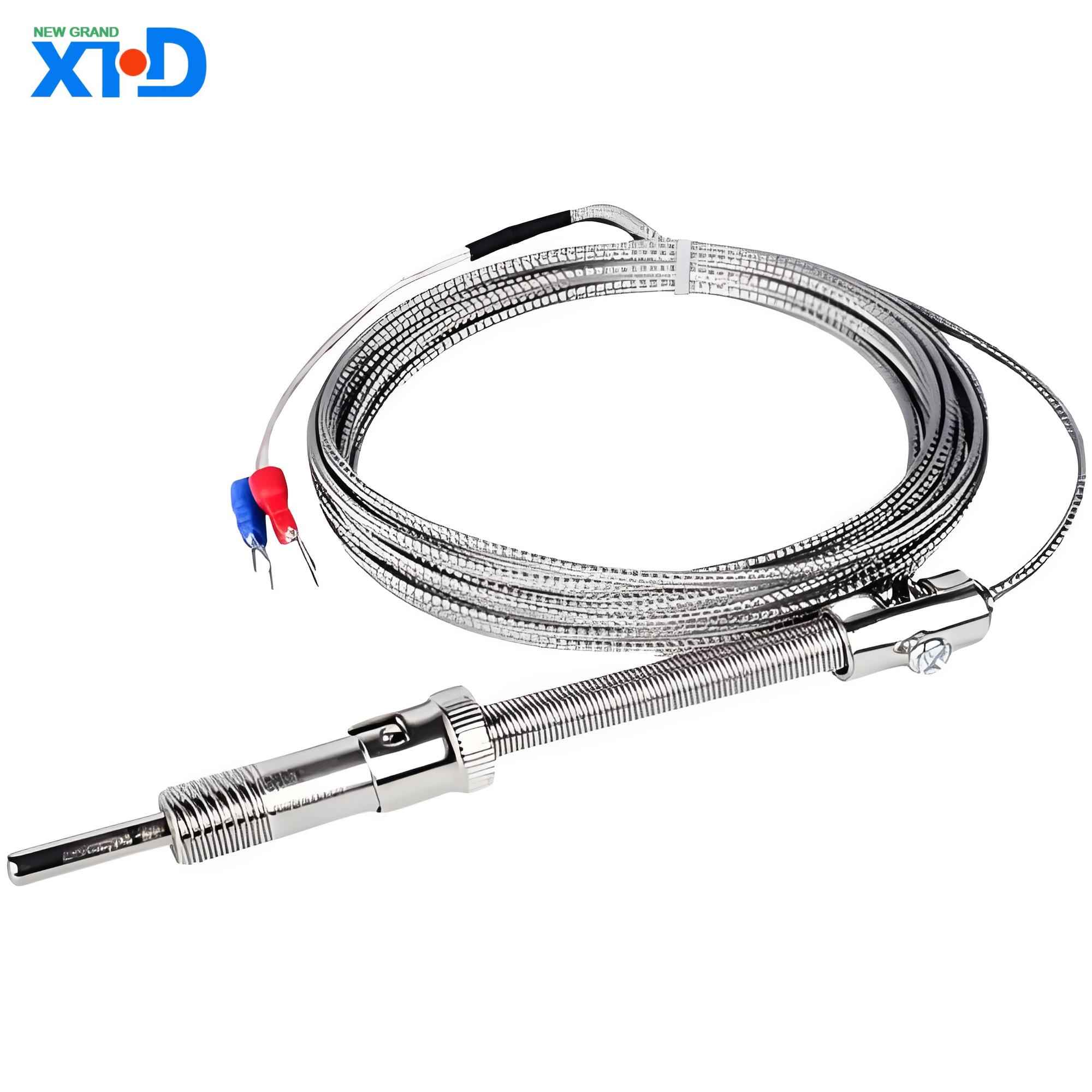

ई-प्रकार के थर्मोकपल उत्पादों का परिचय
1 、 अवलोकन
टाइप ई थर्मोकपल एक उच्च-सटीक तापमान सेंसर है जो सीबेक प्रभाव पर आधारित है, जिसमें एक निकेल क्रोमियम मिश्र धातु (क्रोमेल, पॉजिटिव इलेक्ट्रोड) और एक कॉपर निकल मिश्र धातु (कॉन्स्टेंटन, नेगेटिव इलेक्ट्रोड) शामिल हैं। यह अपने व्यापक तापमान माप रेंज, उच्च संवेदनशीलता और उत्कृष्ट स्थिरता के लिए जाना जाता है, और व्यापक रूप से उद्योग, वैज्ञानिक अनुसंधान और चरम वातावरण में तापमान की निगरानी में उपयोग किया जाता है।
2 、 मुख्य पैरामीटर
पैरामीटर विनिर्देश
तापमान माप रेंज -200 ° C से+900 ° C (1000 ° C तक अल्पकालिक शिखर)
68/V/° C की संवेदनशीलता (पूरी रेंज में उच्चतम, K/J प्रकार की तुलना में 35% से अधिक)
मानक सटीकता C 1.7 ° C या ± 0.5% (0 ° C से 900 ° C); कम तापमान रेंज ° 1.7 ° C (-200 ° C से 0 ° C)
अंतर्राष्ट्रीय मानक IEC 60584-1 ASTM E230 、 GB/T 16839
तार व्यास 0.2 मिमी ~ 3.0 मिमी (वैकल्पिक कवच/नंगे तार)
प्रतिक्रिया समय उजागर प्रकार: 0.05 ~ 1 सेकंड (गैस में); सुरक्षात्मक ट्यूब के साथ: 1-30 सेकंड (सामग्री और व्यास के आधार पर)
3 、 सामग्री और संरचना
सकारात्मक इलेक्ट्रोड (ईपी): निकेल क्रोमियम मिश्र धातु (क्रोमेल, 90% नी+10% सीआर)
नकारात्मक इलेक्ट्रोड (EN): कॉपर निकल मिश्र धातु (कॉन्स्टेंटन, 55%+45% NI के साथ)
इन्सुलेशन लेयर: मैग्नीशियम ऑक्साइड (MGO) या सिरेमिक (1800 ° C से ऊपर का तापमान प्रतिरोध)
म्यान सामग्री: 304 स्टेनलेस स्टील (सार्वभौमिक), इनकोनेल 600 (उच्च तापमान), टैंटलम (मजबूत संक्षारक वातावरण)
4 、 अद्वितीय लाभ
उच्च संवेदनशीलता
68/V/° C का आउटपुट सिग्नल K-type (41/V/° C) और J- प्रकार (55 μ V/° C) से अधिक है, जिससे यह विशेष रूप से छोटे तापमान अंतर (जैसे प्रयोगशाला परिशुद्धता उपकरणों) का पता लगाने के लिए उपयुक्त है।
.
.
व्यापक तापमान अनुकूलनशीलता
.
उत्कृष्ट कम तापमान प्रदर्शन:-200 डिग्री सेल्सियस पर, त्रुटि केवल ° 1.7 ° C है, जो T- प्रकार के थर्मोकपल (कॉपर कॉन्स्टेंटन) से बेहतर है।
उच्च तापमान ऑक्सीकरण प्रतिरोध: इसकी स्थिरता एक ऑक्सीकरण वातावरण में जे-प्रकार (आयरन कॉन्स्टेंटन) की तुलना में बेहतर है।
.
संक्षारण प्रतिरोध
नकारात्मक इलेक्ट्रोड सामग्री कॉन्स्टेंटन में कमजोर एसिड और क्षारीय वातावरण के लिए मजबूत प्रतिरोध होता है और रासायनिक प्रतिक्रिया वाहिकाओं और खाद्य प्रसंस्करण उपकरणों के लिए उपयुक्त है।
.
.
उच्च लागत-प्रभावशीलता
लागत कीमती धातु थर्मोकॉल्स (जैसे कि एस-टाइप प्लैटिनम रोडियम) की तुलना में कम है, और यह बाहरी प्रवर्धन सर्किट की आवश्यकता के बिना पीएलसी या डीएक्यू सिस्टम से सीधे जुड़ा हो सकता है।
.
5 、 आवेदन परिदृश्य
औद्योगिक क्षेत्र
धातुकर्म: निरंतर कास्टिंग मशीन क्रिस्टलाइज़र की तापमान निगरानी (800 ~ 900 ° C)
ऊर्जा: गैस टरबाइन निकास तापमान का पता लगाना (इनकनेल म्यान की आवश्यकता है)
अनुसंधान क्षेत्र
सुपरकंडक्टिंग सामग्री का कम तापमान प्रयोग (तरल नाइट्रोजन शीतलन प्रणाली के साथ)
अंतरिक्ष यान थर्मल वैक्यूम परीक्षण (-150 ° C से+250 ° C चक्र)
लोगों की आजीविका के क्षेत्र में
खाद्य नसबंदी उपकरण (उच्च दबाव भाप पर्यावरण, तापमान त्रुटि <° 1 ° C)
मेडिकल क्रायोजेनिक स्टोरेज (-80 ° C अल्ट्रा-लो तापमान रेफ्रिजरेटर)
6 、 चयन गाइड
मॉडल उदाहरण लागू परिदृश्य अनुशंसित कॉन्फ़िगरेशन
E-3M-1000-SS304 सार्वभौमिक औद्योगिक भट्ठी (0 ~ 800 ° C) 3 मिमी कवच, स्टेनलेस स्टील म्यान, डबल छेद सिरेमिक इन्सुलेशन
E-1.5M-200M-200 INCONEL एयरक्राफ्ट इंजन टेस्ट (उच्च तापमान संक्षारण वातावरण) 1.5 मिमी माइक्रो जांच, इनकम 600 म्यान
एफईपी इन्सुलेशन और टैंटलम प्रोटेक्शन ट्यूब के साथ ई-एफईपी -260 मजबूत एसिड वातावरण (जैसे इलेक्ट्रोप्लेटिंग टैंक)
7 、 स्थापना और रखरखाव
संस्थापन अंक
यांत्रिक तनाव से बचें: थर्मोकपल वायर टूटने को रोकने के लिए वायर व्यास के 5 गुना अधिक झुकाव।
कोल्ड एंड मुआवजा: इसे फ्रीज पॉइंट सेंसर या इलेक्ट्रॉनिक मुआवजा मॉड्यूल (जैसे कि Max31855) के साथ जोड़ा जाना चाहिए।
रखरखाव सुझाव
नियमित अंशांकन: एक सूखी अच्छी तरह से भट्ठी का उपयोग करके हर 6 महीने में सटीकता को सत्यापित करें (ASTM E2847 का संदर्भ लें)।
प्रदूषण उपचार: यदि नकारात्मक इलेक्ट्रोड ऑक्सीकरण करता है और काला हो जाता है, तो इसे 10% हाइड्रोक्लोरिक एसिड के साथ साफ करें और इसे शराब से पोंछ लें।
8 、 अक्सर पूछे जाने वाले प्रश्न और उत्तर
Q1: क्या आउटपुट सिग्नल में बहुत उतार -चढ़ाव होता है?
कारण: कोल्ड एंड मुआवजा या विद्युत चुम्बकीय हस्तक्षेप नहीं (जैसे कि आवृत्ति कनवर्टर के पास)।
समाधान: एक परिरक्षण परत स्थापित करें और एक पृथक तापमान ट्रांसमीटर का उपयोग करें।
Q2: उच्च तापमान सीमा में लघु जीवनकाल?
कारण: म्यान सामग्री ऑक्सीकरण के लिए प्रतिरोधी नहीं है (जैसे कि 900 डिग्री सेल्सियस से ऊपर 304 स्टेनलेस स्टील का दुरुपयोग)।
समाधान: इनकेल 601 म्यान या सिरेमिक लेपित जांच को बदलें।
9 、 सारांश
ई-टाइप थर्मोकॉउल उनकी उच्च संवेदनशीलता, विस्तृत श्रृंखला और मजबूत पर्यावरण अनुकूलनशीलता के कारण मध्यम और कम तापमान माप के लिए एक आदर्श विकल्प है। विभिन्न कार्य स्थितियों के लिए अनुकूलित डिजाइन, जैसे कि लघु जांच या विशेष म्यान सामग्री, प्रदर्शन और लागत को और अधिक अनुकूलित कर सकते हैं। चरम पर्यावरणीय परिदृश्यों जैसे कि परमाणु विकिरण या अल्ट्रा-हाई वोल्टेज के लिए, यह एक समर्पित सिग्नल कंडीशनिंग मॉड्यूल का उपयोग करने की सिफारिश की जाती है।
