पीआई हीटिंग शीट

I. उत्पाद अवलोकन

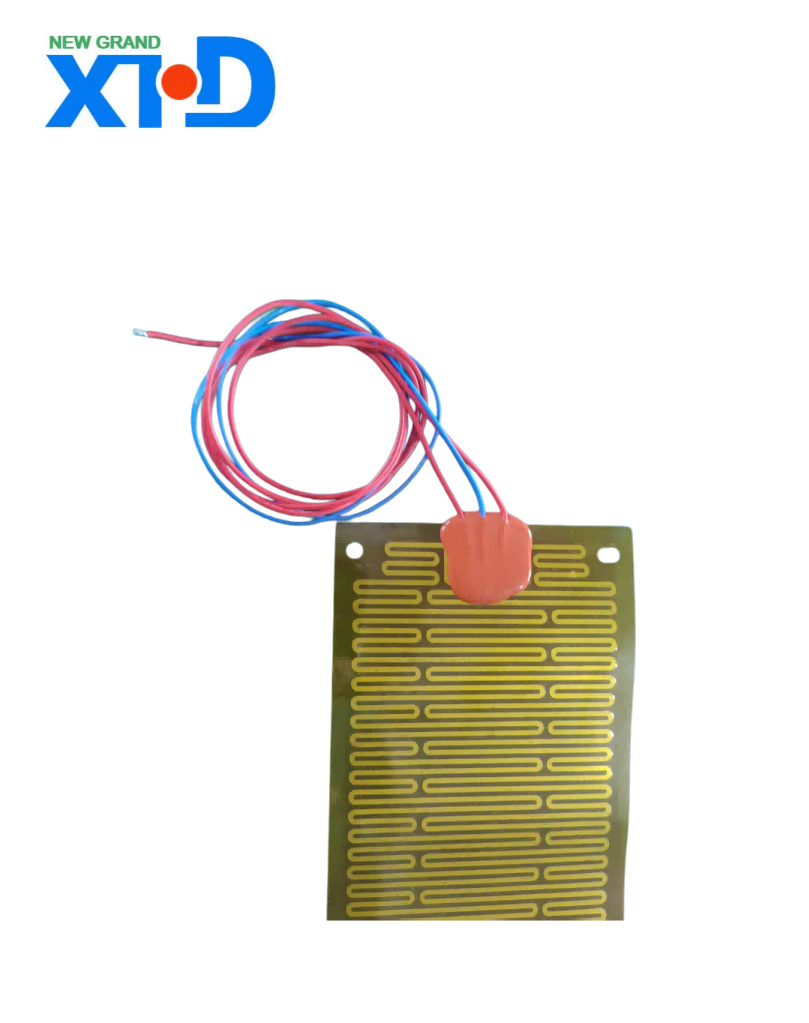

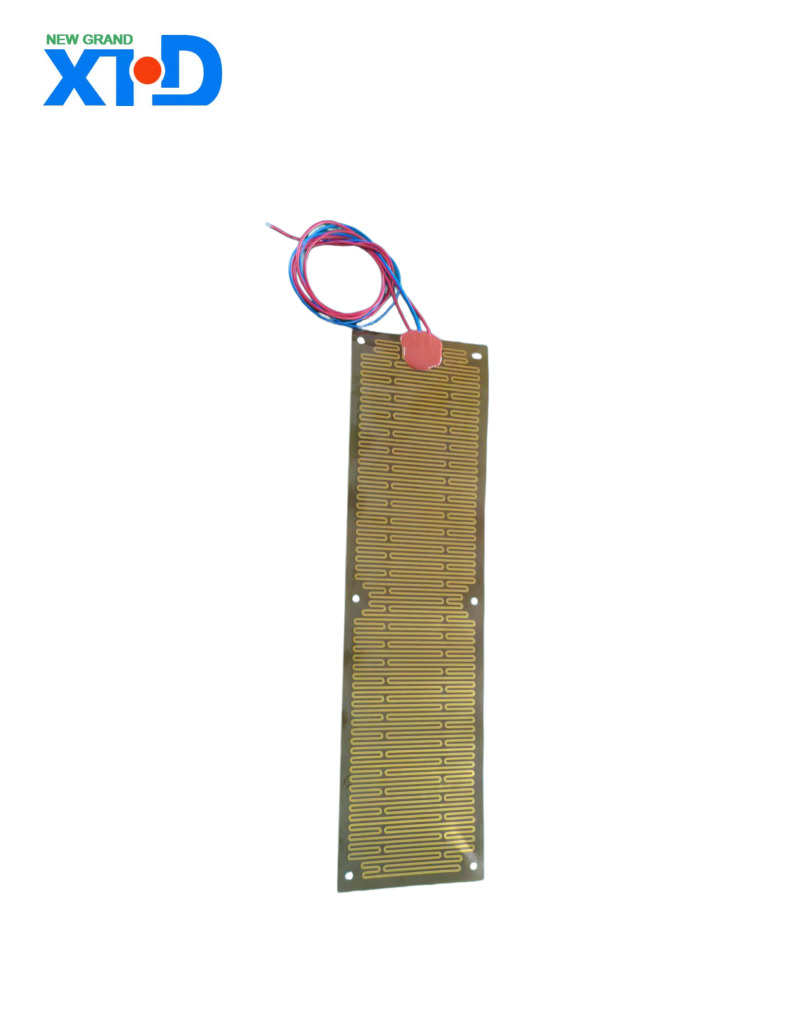

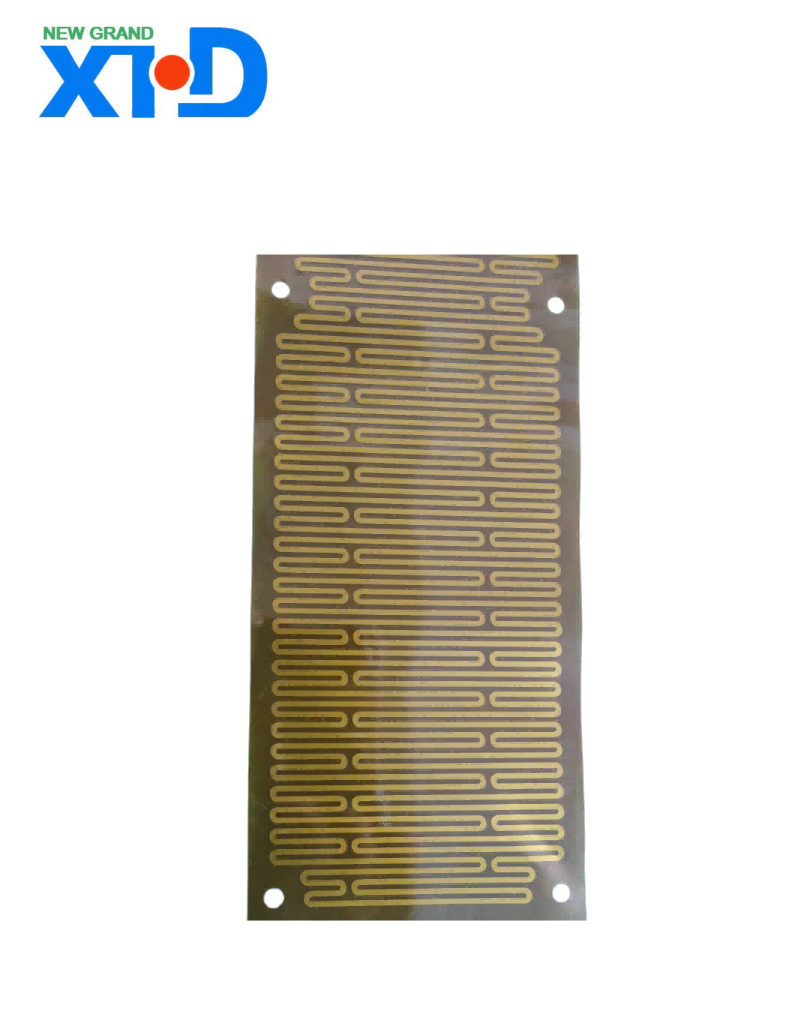

पीआई हीटिंग शीट, जिसे पॉलीमाइड फिल्म इलेक्ट्रिक हीटिंग फिल्म के रूप में भी जाना जाता है, एक लचीला इलेक्ट्रिक हीटिंग तत्व है जो बाहरी इंसुलेटर के रूप में पॉलीमाइड फिल्म से बना होता है और आंतरिक प्रवाहकीय हीटिंग बॉडी के रूप में धातु पन्नी, धातु के तार, या निकल-क्रोमियम मिश्र धातु नक़्क़ाशीदार हीटिंग शीट होती है, जो उच्च तापमान और दबाव के तहत थर्मल रूप से बंधी होती है। कोमलता और मोड़ने की क्षमता, अति-पतलापन, समान ताप, अच्छा इन्सुलेशन और उच्च तापमान प्रतिरोध की अपनी विशेषताओं के साथ इस उत्पाद का व्यापक रूप से एयरोस्पेस, उद्योग, चिकित्सा उपकरण, उपभोक्ता इलेक्ट्रॉनिक्स, नई ऊर्जा और ऑटोमोटिव उपकरण जैसे विभिन्न क्षेत्रों में उपयोग किया गया है। यह तेजी से हीटिंग और सटीक तापमान नियंत्रण प्राप्त कर सकता है, जिससे विभिन्न क्षेत्रों में उपकरणों के लिए विश्वसनीय तापमान सुरक्षा प्रदान की जा सकती है।

द्वितीय. उत्पाद मॉडल और वर्गीकरण (I) तापमान प्रतिरोध स्तर द्वारा वर्गीकरण पारंपरिक पीआई हीटिंग शीट्स: 200 ℃ तक के दीर्घकालिक ऑपरेटिंग तापमान के साथ, वे मध्यम तापमान आवश्यकताओं वाले अधिकांश परिदृश्यों के लिए उपयुक्त हैं, जैसे उपभोक्ता इलेक्ट्रॉनिक्स में बैटरी हीटिंग और चिकित्सा उपकरणों में रोगी वार्मिंग डिवाइस।

उच्च तापमान पीआई हीटिंग शीट: यह 300 ℃ तक तापमान का सामना कर सकता है और 250 ℃ तक दीर्घकालिक जोखिम को बनाए रख सकता है, जो उद्योग में अग्रणी है। यह उन इलेक्ट्रिक हीटिंग उत्पादों के लिए उपयुक्त है जिनके लिए उच्च ताप तापमान की आवश्यकता होती है, जैसे स्ट्रेटनिंग आयरन, इंस्टेंट हॉट कप, कॉफी मेकर और स्टीम आयरन।

(2) अनुप्रयोग क्षेत्र द्वारा वर्गीकृत: एयरोस्पेस और सैन्य उद्योग के लिए विशेष पीआई हीटिंग शीट: GJB9001C-2017 राष्ट्रीय सैन्य मानक के अनुसार प्रमाणित, उनके पास अत्यधिक तापमान वातावरण और कंपन और झटके के प्रतिरोध के लिए अनुकूलनशीलता है, जो उन्हें ध्रुवीय कक्षा / भूस्थिर कक्षा उपग्रहों और लॉन्ग मार्च श्रृंखला वाहक रॉकेट जैसे एयरोस्पेस उपकरणों में थर्मल प्रबंधन प्रणालियों के लिए उपयुक्त बनाती है।

नई ऊर्जा वाहनों को समर्पित पीआई हीटिंग शीट: इसका उपयोग मुख्य रूप से लिथियम बैटरी पैक के हीटिंग और इन्सुलेशन के लिए किया जाता है, जो कम तापमान वाले वातावरण में बैटरी के सामान्य चार्जिंग और डिस्चार्जिंग प्रदर्शन को सुनिश्चित करता है। इसे रियरव्यू मिरर डिफ्रॉस्टिंग और सीट हीटिंग जैसे परिदृश्यों पर भी लागू किया जा सकता है।

चिकित्सा उपकरणों के लिए समर्पित पीआई हीटिंग शीट: इसका उपयोग सर्जिकल उपकरणों, रोगी वार्मिंग उपकरणों, रक्त विश्लेषक और अन्य चिकित्सा उपकरणों को गर्म करने के लिए किया जा सकता है, जो चिकित्सा परिदृश्यों में सटीक तापमान नियंत्रण और स्वच्छता सुरक्षा की आवश्यकताओं को पूरा करता है।

उपभोक्ता इलेक्ट्रॉनिक्स के लिए पीआई हीटिंग शीट: स्मार्टफोन और टैबलेट कंप्यूटर जैसे उपकरणों की बैटरी हीटिंग और स्क्रीन डिफॉगिंग के साथ-साथ सौंदर्य और हेयरड्रेसिंग उपकरण जैसे स्ट्रेटनिंग आयरन, कर्लिंग आयरन और सौंदर्य उपकरणों के लिए उपयुक्त है।

तृतीय. कोर तकनीकी पैरामीटर (I) विद्युत प्रदर्शन पैरामीटर ऑपरेटिंग वोल्टेज: 0 - 480V, विभिन्न उपकरणों की वोल्टेज आवश्यकताओं को पूरा करने के लिए विभिन्न एप्लिकेशन परिदृश्यों के अनुसार अनुकूलन योग्य।

पावर घनत्व: पारंपरिक मॉडलों की सतह पावर घनत्व 7.8 W/cm² तक पहुंच सकती है, और कुछ उत्पादों को विशिष्ट आवश्यकताओं के अनुसार 0.15 - 7.8W/cm² की सीमा के भीतर समायोजित किया जा सकता है, जिससे सीमित स्थानों में कुशल हीटिंग सुनिश्चित किया जा सकता है।

इन्सुलेशन प्रतिरोध: ≥500Ω। कुछ उच्च-स्तरीय उत्पादों के लिए, यूडीसी 500V पर ढांकता हुआ ताकत ≥ 200MΩ है, जो उत्कृष्ट विद्युत इन्सुलेशन प्रदर्शन को प्रदर्शित करता है और सुरक्षित उपयोग सुनिश्चित करता है।

विद्युत प्रतिरोध: यूएसी ≥ 2000V, उच्च वोल्टेज वृद्धि को झेलने में सक्षम, इस प्रकार विद्युत खराबी के कारण होने वाली सुरक्षा दुर्घटनाओं से बचा जाता है।

प्रतिरोध सहिष्णुता: नाममात्र मूल्य ±10% है, और कुछ उत्पादों के लिए सहनशीलता ±2% तक कम हो सकती है, जिससे हीटिंग पावर की स्थिरता और स्थिरता सुनिश्चित होती है।

(II) थर्मल प्रदर्शन पैरामीटर ऑपरेटिंग तापमान रेंज: पारंपरिक प्रकार के लिए दीर्घकालिक ऑपरेटिंग तापमान ≤232℃ है, कम तापमान रेंज -60℃ तक है; उच्च तापमान वाला प्रकार 300℃ तक के तापमान का सामना कर सकता है और 250℃ तक के तापमान पर लंबे समय तक काम कर सकता है, जो इसे अत्यधिक कठोर तापमान वाले वातावरण के लिए उपयुक्त बनाता है।

तापन गति: कुछ उत्पाद कम से कम 20 सेकंड में तेजी से गर्म हो सकते हैं, जो तेजी से तापमान बढ़ाने के लिए विद्युत ऊर्जा को थर्मल ऊर्जा में तेजी से परिवर्तित करने में सक्षम हैं।

तापमान एकरूपता: एक तलीय हीटिंग विधि का उपयोग करते हुए, गर्मी वितरण एक समान होता है, जिससे यह सुनिश्चित होता है कि गर्म सतह पर तापमान अंतर एक संकीर्ण सीमा के भीतर रखा जाता है, जो तापमान एकरूपता के लिए उच्च आवश्यकताओं वाले परिदृश्यों को पूरा करता है।

(III) यांत्रिक प्रदर्शन पैरामीटर: मोटाई: आमतौर पर 0.13 से 0.4 मिमी तक होती है, पारंपरिक उत्पादों की मोटाई लगभग 0.2 मिमी होती है। कुछ अति पतले उत्पादों की मोटाई 0.08 मिमी जितनी कम हो सकती है। हल्का और पतला डिज़ाइन छोटे पदचिह्न की अनुमति देता है, जिससे स्थापना और एकीकरण की सुविधा मिलती है।

वजन: ≤278 ग्राम/वर्ग मीटर, केवल 0.023 - 0.037 ग्राम/सेमी² के वजन के साथ, उपकरण के समग्र वजन को प्रभावी ढंग से कम करता है, विशेष रूप से एयरोस्पेस, उपभोक्ता इलेक्ट्रॉनिक्स और अन्य क्षेत्रों में वजन-संवेदनशील अनुप्रयोगों के लिए उपयुक्त है।

झुकने की त्रिज्या: यह न्यूनतम 1.0 मिमी तक पहुंच सकता है, इसमें उत्कृष्ट लचीलापन है, इसे मोड़ा और मोड़ा जा सकता है, और जटिल स्थापना वातावरणों की एक विस्तृत श्रृंखला के अनुकूल, विभिन्न आकृतियों की वस्तुओं की सतहों के अनुरूप भी हो सकता है।

सेवा जीवन: 60,000 घंटे तक, पारंपरिक हीटिंग तारों से काफी अधिक। उच्च-विश्वसनीयता अनुप्रयोगों के लिए उपयुक्त, उपकरण रखरखाव लागत को कम करना।

चतुर्थ. उत्पाद संरचना और विनिर्माण प्रक्रिया (I) उत्पाद संरचना पीआई हीटिंग शीट में आमतौर पर तीन-परत संरचना होती है। पहली और तीसरी परतें पॉलीमाइड (पीआई) फिल्म इन्सुलेशन परतें हैं, जिनकी मोटाई आम तौर पर 0.05 से 0.08 मिलीमीटर तक होती है, जो उत्कृष्ट विद्युत इन्सुलेशन और यांत्रिक सुरक्षा गुण प्रदान करती है। मध्य परत एक धातु हीटिंग तत्व है, जैसे स्टेनलेस स्टील, तांबा, लौह-क्रोमियम-एल्यूमीनियम, या निकल-क्रोमियम मिश्र धातु नक़्क़ाशीदार हीटिंग शीट, जिन्हें कुशल और समान हीटिंग प्राप्त करने के लिए सटीक नक़्क़ाशी तकनीक के माध्यम से अनुकूलित हीटिंग सर्किट में संसाधित किया जाता है।

(2) विनिर्माण प्रक्रिया के लिए आधार सामग्री तैयार करना: कच्चे माल की गुणवत्ता स्थिरता सुनिश्चित करने के लिए उच्च शुद्धता वाली पॉलीमाइड फिल्म और धातु पन्नी का चयन करें।

सर्किट नक़्क़ाशी: सटीक नक़्क़ाशी तकनीक का उपयोग करते हुए, धातु सब्सट्रेट को एक डिज़ाइन किए गए हीटिंग सर्किट में संसाधित किया जाता है, जिससे सर्किट की सटीकता और स्थिरता सुनिश्चित होती है।

उच्च तापमान गर्म दबाव: नक़्क़ाशीदार धातु हीटिंग तत्व और पॉलीमाइड फिल्म को एक एकीकृत संरचना बनाने के लिए उच्च तापमान और उच्च दबाव थर्मल बॉन्डिंग प्रक्रिया (तापमान 200 - 350 ℃, दबाव 5 - 15 एमपीए) के माध्यम से टुकड़े टुकड़े किया जाता है, जिससे उत्पाद की मजबूती और स्थिरता सुनिश्चित होती है।

प्रदर्शन परीक्षण: यह सुनिश्चित करने के लिए कि उत्पाद गुणवत्ता मानकों को पूरा करते हैं, तैयार उत्पादों पर इलेक्ट्रिकल, थर्मल और मैकेनिकल प्रदर्शन परीक्षणों सहित विभिन्न परीक्षण आयोजित करना।

5. उत्पाद लाभ: लचीला फिट: नरम और मोड़ने योग्य, यह सतहों के विभिन्न जटिल आकारों की हीटिंग आवश्यकताओं के अनुकूल हो सकता है। उपकरण संरचना को संशोधित किए बिना, यह विभिन्न अनियमित सतहों को पूरी तरह से फिट कर सकता है, जिससे यह समस्या हल हो जाती है कि पारंपरिक हीटिंग शीट अनियमित उपकरणों में फिट नहीं हो सकती हैं।

कुशल और सटीक: समान ताप उत्पादन और >2W/(m・K) की तापीय चालकता दर के साथ, यह विद्युत ऊर्जा को शीघ्रता से तापीय ऊर्जा में परिवर्तित कर सकता है, तेजी से हीटिंग और सटीक तापमान नियंत्रण प्राप्त कर सकता है, विभिन्न क्षेत्रों में तापमान नियंत्रण के लिए उच्च-सटीक आवश्यकताओं को पूरा कर सकता है।

सुरक्षित और विश्वसनीय: उत्कृष्ट इन्सुलेशन और उच्च तापमान प्रतिरोध के साथ, यह अत्यधिक तापमान की स्थिति और जटिल कामकाजी वातावरण में भी स्थिर विद्युत प्रदर्शन और यांत्रिक शक्ति बनाए रखता है, उपयोग के दौरान सुरक्षा और विश्वसनीयता सुनिश्चित करता है।

मजबूत अनुकूलन: विभिन्न एप्लिकेशन परिदृश्यों के लिए व्यक्तिगत आवश्यकताओं को पूरा करते हुए, विशिष्ट ग्राहक आवश्यकताओं के अनुसार आकार, आकार, शक्ति और वोल्टेज जैसे उत्पाद मापदंडों के लिए अनुकूलित डिज़ाइन प्रदान किया जा सकता है।

ऊर्जा संरक्षण और पर्यावरण संरक्षण: उच्च तापीय दक्षता, ऊर्जा की खपत को महत्वपूर्ण रूप से कम करने में सक्षम, ऊर्जा संरक्षण और पर्यावरण संरक्षण के लिए आधुनिक समाज की आवश्यकताओं को पूरा करती है।

VI. अनुप्रयोग परिदृश्यों की विस्तृत व्याख्या (I) एयरोस्पेस फ़ील्ड उपग्रहों और वाहक रॉकेट जैसे एयरोस्पेस उपकरणों में, पीआई हीटिंग शीट का उपयोग मुख्य रूप से अत्यधिक तापमान स्थितियों के तहत उपकरण के सामान्य संचालन को सुनिश्चित करने के लिए थर्मल प्रबंधन प्रणालियों में किया जाता है। उदाहरण के लिए, शंघाई चांगकिंग इंडस्ट्रियल द्वारा उत्पादित पीआई हीटिंग शीट को चीन के ध्रुवीय कक्षा मौसम संबंधी उपग्रहों और भूस्थैतिक कक्षा संचार उपग्रहों के थर्मल प्रबंधन प्रणालियों में व्यापक रूप से लागू किया गया है। इन-ऑर्बिट परिचालन डेटा इंगित करता है कि उन्हें नेविगेशन उपग्रहों और वैज्ञानिक प्रयोग उपग्रहों जैसे विभिन्न उपग्रह मॉडलों के लिए सफलतापूर्वक अनुकूलित किया गया है, जिससे कई इन-ऑर्बिट एप्लिकेशन प्रमाणपत्र प्राप्त हुए हैं और उपग्रह मॉडल उपयोगकर्ताओं से सकारात्मक प्रतिक्रिया मिली है।

(II) नए ऊर्जा वाहन क्षेत्र में लिथियम बैटरी पैक का ताप और इन्सुलेशन: कम तापमान वाले वातावरण में, पीआई हीटिंग शीट लिथियम बैटरी पैक के लिए ताप और इन्सुलेशन प्रदान कर सकती हैं, बैटरी गतिविधि को बढ़ा सकती हैं, सामान्य चार्जिंग और डिस्चार्जिंग प्रदर्शन सुनिश्चित कर सकती हैं और बैटरी जीवन का विस्तार कर सकती हैं।

बॉडी एक्सेसरीज़ हीटिंग: ड्राइविंग आराम और सुरक्षा को बढ़ाने के लिए रियरव्यू मिरर डिफ्रॉस्टिंग, सीट हीटिंग, ऑयल पैन हीटिंग आदि के लिए उपयोग किया जाता है।

(III) चिकित्सा उपकरण क्षेत्र में सर्जिकल उपकरणों को गर्म करना: सर्जिकल उपकरणों को उचित तापमान पर बनाए रखने से सर्जिकल उपकरणों के प्रदर्शन को बढ़ाने के साथ-साथ अत्यधिक कम तापमान के कारण रोगियों को होने वाली परेशानी से बचा जा सकता है।

रोगी को गर्म करने वाले उपकरण: जैसे मेडिकल गद्दे, गर्म करने वाले कंबल आदि, रोगियों को गर्म और आरामदायक उपचार वातावरण प्रदान करते हैं, जो उनके ठीक होने के लिए अनुकूल है।

नैदानिक ​​उपकरण तापमान नियंत्रण: हेमेटोलॉजी विश्लेषक और जैव रासायनिक विश्लेषक जैसे नैदानिक ​​उपकरणों में, पीआई हीटिंग शीट यह सुनिश्चित करती है कि अभिकर्मक और नमूने उचित तापमान पर प्रतिक्रिया करते हैं, जिससे नैदानिक ​​परिणामों की सटीकता में सुधार होता है।

(4) उपभोक्ता इलेक्ट्रॉनिक्स क्षेत्र में मोबाइल उपकरणों के लिए बैटरी हीटिंग: ठंडे वातावरण में, इसका उपयोग स्मार्टफोन और टैबलेट कंप्यूटर जैसे उपकरणों की बैटरी को गर्म करने के लिए किया जाता है, जिससे बैटरी जीवन और प्रदर्शन में वृद्धि होती है।

सौंदर्य और हेयरड्रेसिंग उपकरण: स्ट्रेटनिंग आयरन, कर्लिंग आयरन और सौंदर्य उपकरणों जैसे उपकरणों में, पीआई हीटिंग शीट तेजी से गर्म हो सकती हैं और एक स्थिर तापमान बनाए रख सकती हैं, जिससे सौंदर्य और हेयरड्रेसिंग की सटीक तापमान आवश्यकताओं को पूरा किया जा सकता है।

(5) औद्योगिक क्षेत्र में औद्योगिक उपकरणों की एंटी-फ्रीजिंग और डीफ्रॉस्टिंग: कम तापमान वाले वातावरण में उपकरणों के सामान्य संचालन को सुनिश्चित करने के लिए आउटडोर एटीएम मशीनों, कैमरा हाउसिंग, लिक्विड क्रिस्टल डिस्प्ले (एलसीडी), ऑप्टिकल उपकरण आदि की एंटी-फ्रीजिंग और डीफ्रॉस्टिंग के लिए उपयोग किया जाता है।

औद्योगिक हीटिंग और तापमान नियंत्रण: उच्च तापमान पिघलने, कम तापमान ठंडा करने और निरंतर तापमान रखरखाव जैसी जटिल कामकाजी परिस्थितियों में, पीआई हीटिंग शीट सटीक और स्थिर तापमान नियंत्रण सुनिश्चित कर सकती हैं, जिससे औद्योगिक उत्पादन दक्षता और उत्पाद की गुणवत्ता में सुधार होता है।

सातवीं. स्थापना और उपयोग निर्देश (I) स्थापना विधि: चिपकने वाला समर्थन: कुछ उत्पाद पीठ पर चिपकने वाले के साथ आते हैं, जिन्हें सीधे हीटिंग की आवश्यकता वाली सतह पर चिपकाया जा सकता है। स्थापना सरल और त्वरित है, सपाट या धीरे से घुमावदार सतहों के लिए उपयुक्त है।

यांत्रिक निर्धारण: महत्वपूर्ण कंपन या स्थापना दृढ़ता के लिए उच्च आवश्यकताओं वाले परिदृश्यों के लिए, निर्धारण के लिए स्क्रू और बकल जैसे यांत्रिक तरीकों का उपयोग किया जा सकता है।

एंबेडेड इंस्टॉलेशन: उपकरण डिजाइन चरण के दौरान, एक एकीकृत डिजाइन प्राप्त करने, जगह बचाने और उपकरण की सौंदर्य उपस्थिति को बढ़ाने के लिए पीआई हीटिंग शीट को उपकरण के अंदर एम्बेड किया जा सकता है।

(II) उपयोग के लिए सावधानियां: ओवरलोडिंग से बचें: ओवरलोडिंग के कारण उत्पाद की क्षति या सुरक्षा दुर्घटनाओं को रोकने के लिए उत्पाद की रेटेड शक्ति और वोल्टेज का सख्ती से पालन करें।

तेज वस्तुओं से खरोंच को रोकें: पीआई हीटिंग शीट की सतह अपेक्षाकृत नाजुक होती है, इसलिए इंसुलेटिंग परत को खरोंचने से बचाने के लिए इसे तेज वस्तुओं के संपर्क में आने से बचना चाहिए, जो विद्युत इन्सुलेशन प्रदर्शन को प्रभावित कर सकता है।

नियमित निरीक्षण और रखरखाव: पीआई हीटिंग शीट की उपस्थिति और विद्युत प्रदर्शन का नियमित रूप से निरीक्षण करें, और उत्पाद के सामान्य उपयोग को सुनिश्चित करने के लिए कोई असामान्यता पाए जाने पर इसे तुरंत बदल दें।

सुरक्षा नियमों का अनुपालन करें: सुनिश्चित करें कि उत्पादों के पास उत्पाद बिक्री बाजार के आधार पर उचित सुरक्षा प्रमाणपत्र हैं, जैसे यूएल (संयुक्त राज्य अमेरिका), सीई (यूरोपीय संघ), आरओएचएस (खतरनाक पदार्थों का प्रतिबंध), आदि। स्थापना और उपयोग के दौरान, प्रासंगिक सुरक्षा विनिर्देशों का पालन करें।

आठवीं. गुणवत्ता प्रमाणन और बिक्री के बाद सेवा (I) गुणवत्ता प्रमाणन अंतर्राष्ट्रीय प्रमाणन: कुछ उत्पादों ने अंतरराष्ट्रीय बाजार की गुणवत्ता और पर्यावरण संरक्षण आवश्यकताओं को पूरा करते हुए यूएल, सीई और आरओएचएस जैसे अंतरराष्ट्रीय प्रमाणन पारित किए हैं।

घरेलू प्रमाणीकरण: एयरोस्पेस और सैन्य उद्योगों के लिए विशिष्ट उत्पादों ने GJB9001C-2017 राष्ट्रीय सैन्य मानक प्रमाणीकरण पारित कर दिया है; कुछ उद्यमों ने उत्पाद की गुणवत्ता की स्थिरता और विश्वसनीयता सुनिश्चित करने के लिए ISO 9001, IATF 16949 और अन्य गुणवत्ता प्रबंधन प्रणाली प्रमाणपत्र भी प्राप्त किए हैं।

(II) अनुकूलित बिक्री उपरांत सेवा: हम ग्राहकों को उत्पाद डिजाइन, प्रोटोटाइप से लेकर उत्पादन तक वन-स्टॉप अनुकूलित सेवाएं प्रदान करते हैं। हम ग्राहकों के साथ संवाद करने के लिए पेशेवर तकनीकी टीमों की व्यवस्था करते हैं, यह सुनिश्चित करते हुए कि उत्पाद उनकी व्यक्तिगत जरूरतों को पूरा करते हैं।

बिक्री के बाद की गारंटी: हम उत्पाद वारंटी सेवा की एक निश्चित अवधि प्रदान करते हैं। वारंटी अवधि के दौरान, यदि उत्पाद में गैर-मानवीय गुणवत्ता संबंधी समस्याएं प्रदर्शित होती हैं, तो ग्राहक मुफ्त मरम्मत या प्रतिस्थापन सेवाओं का आनंद ले सकते हैं। इसके अतिरिक्त, हमने ग्राहकों की पूछताछ और शिकायतों का तुरंत जवाब देने के लिए एक व्यापक बिक्री-पश्चात ग्राहक सेवा प्रणाली स्थापित की है, जो ग्राहकों को उच्च गुणवत्ता वाली बिक्री-पश्चात सेवाएं प्रदान करती है।
