उच्च गुणवत्ता वाले साइड आउटलेट प्रकार कार्ट्रिज हीटर

साइड आउटलेट प्रकार कार्ट्रिज हीटर के लिए उत्पाद विशिष्टता

1、 उत्पाद अवलोकन

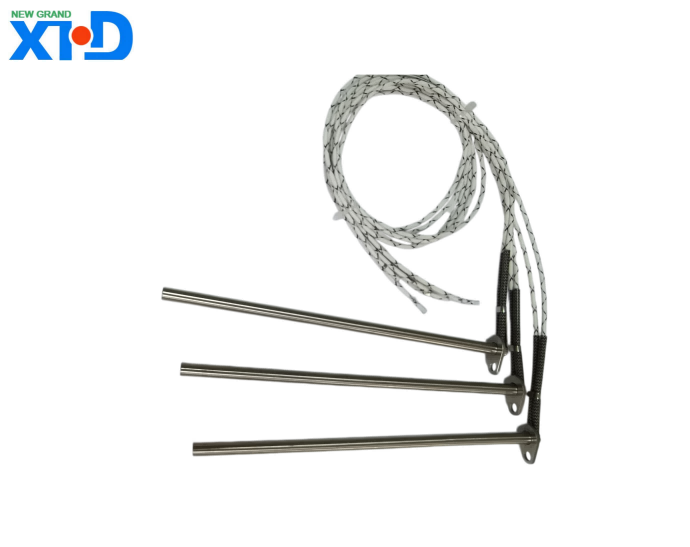

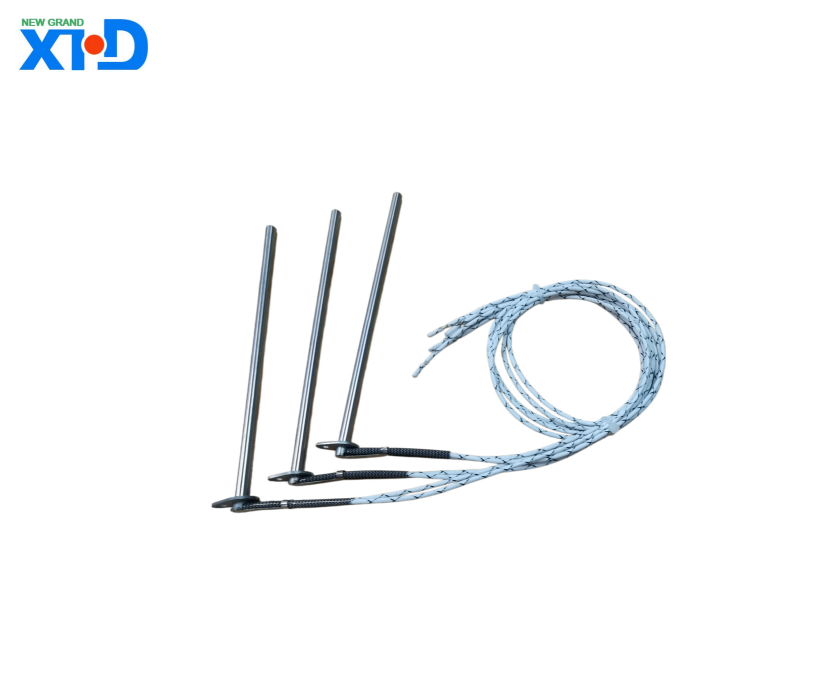

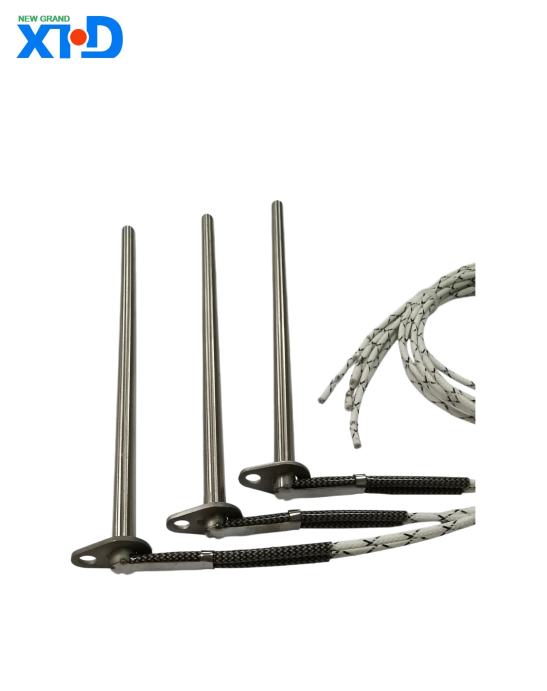

साइड आउटलेट टाइप कार्ट्रिज हीटर एक कुशल और कॉम्पैक्ट इलेक्ट्रिक हीटिंग तत्व है जो सिंगल एंड हीटिंग संरचना को अपनाता है। आउटलेट का सिरा साइड से बाहर की ओर ले जाया गया है, जो सीमित इंस्टॉलेशन स्थान और हीटिंग सटीकता के लिए उच्च आवश्यकताओं वाले परिदृश्यों के लिए उपयुक्त है। उत्पाद में तेजी से गर्म होने, उच्च तापीय क्षमता और लंबी सेवा जीवन की विशेषताएं हैं, और इसका व्यापक रूप से कई क्षेत्रों जैसे मोल्ड हीटिंग, प्लास्टिक मशीनरी, चिकित्सा उपकरण, खाद्य प्रसंस्करण आदि में उपयोग किया जाता है।

2、 तकनीकी पैरामीटर

(1) विद्युत पैरामीटर

वोल्टेज विनिर्देश: 110V, 220V और 380V जैसे सामान्य विनिर्देशों सहित कई वोल्टेज के अनुकूलन का समर्थन करता है। विभिन्न क्षेत्रों और उपकरणों की विद्युत आवश्यकताओं को पूरा करने के लिए ग्राहकों की जरूरतों के अनुसार विशेष वोल्टेज उत्पाद भी प्रदान किए जा सकते हैं।

पावर रेंज: पावर कवरेज 100W से 10000W तक होती है, और हीटिंग ऑब्जेक्ट की मात्रा, सामग्री और हीटिंग आवश्यकताओं के अनुसार सटीक रूप से मिलान किया जा सकता है, जिससे ऊर्जा बर्बादी से बचते हुए हीटिंग प्रभाव सुनिश्चित होता है।

प्रतिरोध मूल्य: वोल्टेज और बिजली मापदंडों के आधार पर गणना की जाती है, विद्युत प्रदर्शन की स्थिरता और स्थिरता सुनिश्चित करने के लिए प्रतिरोध मूल्य सहिष्णुता को ± 5% के भीतर नियंत्रित किया जाता है।

इन्सुलेशन प्रतिरोध: सामान्य परिस्थितियों में, इन्सुलेशन प्रतिरोध ≥ 1000M Ω है; गीली गर्मी परीक्षण के बाद, इन्सुलेशन प्रतिरोध ≥ 10M Ω है, जो रिसाव के जोखिम को प्रभावी ढंग से रोकता है और विद्युत सुरक्षा सुनिश्चित करता है।

वोल्टेज प्रतिरोध प्रदर्शन: यह बिना ब्रेकडाउन या फ्लैशओवर के 1 मिनट के लिए 1500V/50Hz के वोल्टेज परीक्षण का सामना कर सकता है, जिससे जटिल विद्युत वातावरण में उत्पाद का विश्वसनीय संचालन सुनिश्चित होता है।

(2) संरचनात्मक पैरामीटर

पाइप व्यास विनिर्देश: सामान्य पाइप व्यास में 6 मिमी, 8 मिमी, 10 मिमी, 12 मिमी, 16 मिमी आदि शामिल हैं। विभिन्न इंस्टॉलेशन एपर्चर को समायोजित करने के लिए ग्राहक की जरूरतों के अनुसार विशेष पाइप व्यास को भी अनुकूलित किया जा सकता है।

हीटिंग ट्यूब की लंबाई: हीटिंग अनुभाग की लंबाई सीमा 50 मिमी-2000 मिमी है, और कुल लंबाई को वास्तविक स्थापना स्थान के अनुसार समायोजित किया जा सकता है, जो लचीले ढंग से विभिन्न उपकरणों की लेआउट आवश्यकताओं को पूरा करता है।

आउटगोइंग विधि: एक साइड आउटगोइंग डिज़ाइन को अपनाते हुए, आउटगोइंग सिरे की लंबाई आम तौर पर 100 मिमी -300 मिमी होती है, और अलग-अलग कामकाजी वातावरण के तापमान और इन्सुलेशन आवश्यकताओं के अनुकूल आउटगोइंग तारों के विभिन्न विनिर्देशों को सुसज्जित किया जा सकता है, जैसे कि सिलिकॉन तार, पीटीएफई तार इत्यादि।

सामग्री चयन

पाइप सामग्री: मुख्य रूप से स्टेनलेस स्टील 304, स्टेनलेस स्टील 316L, सीमलेस तांबे के पाइप और अन्य सामग्रियों से बनी है। स्टेनलेस स्टील 304 में अच्छा संक्षारण प्रतिरोध और तापीय चालकता है, जो सामान्य वातावरण के लिए उपयुक्त है; स्टेनलेस स्टील 316L मजबूत एसिड और क्षार जैसे कठोर संक्षारक वातावरण में अच्छा प्रदर्शन करता है; निर्बाध तांबे के पाइपों में उत्कृष्ट तापीय चालकता होती है और ये उन परिदृश्यों के लिए उपयुक्त होते हैं जिनमें अत्यधिक उच्च ताप दर की आवश्यकता होती है।

हीटिंग तार: आयातित निकल क्रोमियम मिश्र धातु हीटिंग तार का उपयोग किया जाता है, जिसमें उच्च तापमान शक्ति, अच्छा ऑक्सीकरण प्रतिरोध और लंबी सेवा जीवन के फायदे हैं। यह लंबे समय तक उच्च तापमान वाले कामकाजी वातावरण में स्थिर हीटिंग प्रदर्शन बनाए रख सकता है।

इन्सुलेशन भरने की सामग्री: उच्च घनत्व मैग्नीशियम ऑक्साइड पाउडर का चयन किया जाता है, जिसमें उत्कृष्ट इन्सुलेशन और तापीय चालकता गुण होते हैं, और हीटिंग तार और पाइप के बीच विद्युत इन्सुलेशन सुनिश्चित करते हुए, हीटिंग तार द्वारा उत्पन्न गर्मी को प्रभावी ढंग से पाइप की सतह पर स्थानांतरित कर सकते हैं।

3、 प्रदर्शन विशेषताएँ

कुशल हीटिंग: उच्च गुणवत्ता वाले हीटिंग तारों के साथ संयुक्त सिंगल एंड हीटिंग संरचना में 90% से अधिक की थर्मल दक्षता होती है, जो विद्युत ऊर्जा को जल्दी से थर्मल ऊर्जा में परिवर्तित कर सकती है, हीटिंग ऑब्जेक्ट का तेजी से हीटिंग प्राप्त कर सकती है, कार्य चक्र को छोटा कर सकती है और उत्पादन दक्षता में सुधार कर सकती है।

समान तापमान: अनुकूलित संरचनात्मक डिजाइन और सटीक विनिर्माण प्रक्रियाओं के माध्यम से, हीटिंग ट्यूब की सतह पर तापमान वितरण को एक समान सुनिश्चित किया जाता है, तापमान अंतर को ± 5 ℃ के भीतर नियंत्रित किया जाता है, स्थानीय ओवरहीटिंग के कारण हीटिंग ऑब्जेक्ट को विरूपण और क्षति से प्रभावी ढंग से बचाया जाता है, और उत्पाद की गुणवत्ता की स्थिरता सुनिश्चित की जाती है।

मजबूत स्थायित्व: हीटिंग तार एक घुमावदार प्रक्रिया को अपनाता है और आंतरिक तनाव को खत्म करने और कंपन प्रतिरोध में सुधार करने के लिए सख्त एनीलिंग उपचार से गुजरता है; पाइप की सतह को विशेष रूप से पहनने के प्रतिरोध और संक्षारण प्रतिरोध को बढ़ाने के लिए इलाज किया जाता है, और उत्पाद की सामान्य सेवा जीवन 10000 घंटे से अधिक तक पहुंच सकती है।

सुरक्षित और विश्वसनीय: मैग्नीशियम ऑक्साइड पाउडर इन्सुलेशन, लेड आउट इन्सुलेशन स्लीव्स आदि सहित कई इन्सुलेशन सुरक्षा डिज़ाइन, रिसाव दुर्घटनाओं को प्रभावी ढंग से होने से रोकते हैं; साथ ही, उत्पाद में ओवरहीटिंग सुरक्षा फ़ंक्शन होता है और इसे ग्राहकों की आवश्यकताओं के अनुसार तापमान सेंसर और तापमान नियंत्रण उपकरणों से सुसज्जित किया जा सकता है, जिससे हीटिंग प्रक्रिया का सटीक नियंत्रण प्राप्त होता है।

4、 आवेदन का दायरा

मोल्ड उद्योग: प्लास्टिक मोल्ड, डाई-कास्टिंग मोल्ड, रबर मोल्ड आदि को गर्म करने के लिए उपयोग किया जाता है, यह मोल्ड तापमान को जल्दी से बढ़ा सकता है, उत्पाद मोल्डिंग की गुणवत्ता सुनिश्चित कर सकता है और मोल्डिंग चक्र को छोटा कर सकता है।

प्लास्टिक मशीनरी: प्लास्टिक कच्चे माल के समान पिघलने और स्थिर बाहर निकालना सुनिश्चित करने के लिए बैरल, नोजल और अन्य भागों को गर्म करने के लिए इंजेक्शन मोल्डिंग मशीन, एक्सट्रूडर, ब्लो मोल्डिंग मशीन और अन्य उपकरणों में उपयोग किया जाता है।

चिकित्सा उपकरण: चिकित्सा कीटाणुशोधन उपकरण, निरंतर तापमान इनक्यूबेटर, रक्त विश्लेषक आदि में उपयोग किया जाता है, जो चिकित्सा क्षेत्र में सख्त तापमान नियंत्रण आवश्यकताओं को पूरा करने के लिए एक स्थिर और सटीक हीटिंग वातावरण प्रदान करता है।

खाद्य प्रसंस्करण: खाद्य प्रसंस्करण के दौरान तापमान स्थिरता और सुरक्षा सुनिश्चित करने के लिए हीटिंग, इन्सुलेशन और अन्य प्रक्रियाओं के लिए खाद्य बेकिंग उपकरण, पेय भरने के उपकरण, कैंडी उत्पादन उपकरण आदि में उपयोग किया जाता है।

अन्य क्षेत्र: इसे रासायनिक उपकरण, इलेक्ट्रॉनिक घटक विनिर्माण, एयरोस्पेस और अन्य क्षेत्रों में भी लागू किया जा सकता है, जो विभिन्न हीटिंग प्रक्रियाओं के लिए विश्वसनीय ताप स्रोत प्रदान करता है।

5、 स्थापना और उपयोग संबंधी सावधानियां

(1) स्थापना आवश्यकताएँ

स्थापना से पहले, यह सुनिश्चित करना आवश्यक है कि स्थापना छेद का आकार हीटिंग ट्यूब के व्यास से मेल खाता है, और अत्यधिक निकासी के कारण हीटिंग ट्यूब के हिलने या अपर्याप्त निकासी के कारण होने वाली स्थापना कठिनाइयों से बचने के लिए निकासी को आम तौर पर 0.1 मिमी और 0.2 मिमी के बीच नियंत्रित किया जाता है।

स्थापना के दौरान, हीटिंग ट्यूब पर टकराव या प्रभाव से बचने के लिए सावधानी से संभालें, पाइप सामग्री के विरूपण या आंतरिक हीटिंग तार के टूटने को रोकें।

आउटगोइंग सिरे को तनाव और टॉर्क जैसी बाहरी ताकतों से बचाया जाना चाहिए, और लंबे समय तक कंपन के कारण ढीली वायरिंग को रोकने के लिए आउटगोइंग तार को ठीक से तय किया जाना चाहिए।

हीटिंग ट्यूब को पूरी तरह से गर्म वस्तु के अंदरूनी हिस्से में डाला जाना चाहिए, यह सुनिश्चित करते हुए कि हीटिंग अनुभाग शुष्क जलने से बचने के लिए हीटिंग माध्यम के संपर्क में है।

(2) उपयोग के लिए सावधानियां

पहले उपयोग से पहले, हीटिंग ट्यूब के इन्सुलेशन प्रतिरोध और वोल्टेज प्रतिरोध की जांच की जानी चाहिए ताकि यह सुनिश्चित हो सके कि उत्पाद क्षति, रिसाव और अन्य समस्याओं से मुक्त है।

ओवरलोड के कारण लाइन को गर्म होने और जलने से बचाने के लिए हीटिंग ट्यूब की शक्ति और वोल्टेज मापदंडों के अनुसार उपयुक्त बिजली लाइनें और नियंत्रण स्विच सुसज्जित किए जाने चाहिए।

उपयोग के दौरान, हीटिंग ट्यूब को शुष्क रूप से जलाने से बचना चाहिए। इसे हीटिंग माध्यम (जैसे हवा, तरल, ठोस, आदि) की उपस्थिति में बिजली से संचालित किया जाना चाहिए, अन्यथा इससे हीटिंग ट्यूब ज़्यादा गरम हो सकती है और जल सकती है।

नियमित रूप से हीटिंग ट्यूब का निरीक्षण करें, जिसमें दृश्य निरीक्षण, इन्सुलेशन प्रतिरोध परीक्षण आदि शामिल हैं। यदि सतह पर संक्षारण, विरूपण, या रिसाव जैसी कोई असामान्य स्थिति पाई जाती है, तो उपयोग बंद कर दिया जाना चाहिए और समय पर प्रतिस्थापित किया जाना चाहिए।

हीटिंग ट्यूबों के उपयोग के दौरान, सुरक्षा दुर्घटनाओं या उत्पाद क्षति को रोकने के लिए ज्वलनशील, विस्फोटक और अत्यधिक संक्षारक पदार्थों के संपर्क से बचना चाहिए।

6、 गुणवत्ता आश्वासन

उत्पाद का उत्पादन और निरीक्षण ISO9001 गुणवत्ता प्रबंधन प्रणाली मानक के अनुसार सख्ती से किया जाता है। कच्चे माल की खरीद, उत्पादन और प्रसंस्करण से लेकर तैयार उत्पाद वितरण तक, यह सुनिश्चित करने के लिए हर लिंक को सख्ती से नियंत्रित किया जाता है कि उत्पाद की गुणवत्ता मानक आवश्यकताओं को पूरा करती है।

उत्पाद निर्माण की तारीख से 12 महीने की गुणवत्ता आश्वासन अवधि के साथ आता है। वारंटी अवधि के दौरान, यदि उत्पाद की गुणवत्ता संबंधी समस्याओं के कारण कोई क्षति होती है, तो हमारी कंपनी ग्राहक के लिए इसे निःशुल्क बदलेगी; यदि समस्या ग्राहक द्वारा अनुचित उपयोग या मानवीय क्षति के कारण होती है, तो हमारी कंपनी सशुल्क प्रतिस्थापन सेवा प्रदान करेगी।
