फिन्स के साथ कार्ट्रिज हीटर

फिन्स के साथ कार्ट्रिज हीटर के लिए उत्पाद विशिष्टता

1、 उत्पाद अवलोकन

फिनन्ड कार्ट्रिज हीटर एक हीटिंग तत्व है जिसे विशेष रूप से कुशल गर्मी हस्तांतरण के लिए डिज़ाइन किया गया है। कार्ट्रिज हीटर में गर्मी अपव्यय पंख जोड़ने से, गर्मी हस्तांतरण क्षेत्र और थर्मल दक्षता में काफी सुधार होता है। इसका व्यापक रूप से कई क्षेत्रों में उपयोग किया जाता है जैसे वायु तापन, ओवन सुखाने, एचवीएसी और औद्योगिक प्रक्रिया तापन। उत्पाद में कॉम्पैक्ट संरचना, आसान स्थापना और लंबी सेवा जीवन की विशेषताएं हैं। यह जटिल कामकाजी परिस्थितियों में स्थिर रूप से गर्मी का उत्पादन कर सकता है और विभिन्न परिदृश्यों की सटीक तापमान नियंत्रण आवश्यकताओं को पूरा कर सकता है।

2、 कोर पैरामीटर

(1) मुख्य संरचनात्मक पैरामीटर

हीटिंग ट्यूब अनुभाग: सीमलेस स्टेनलेस स्टील ट्यूब (304/316एल वैकल्पिक) का उपयोग शेल सामग्री के रूप में किया जाता है, जिसमें ट्यूब व्यास चार पारंपरिक विशिष्टताओं को कवर करते हैं: 8 मिमी, 10 मिमी, 12 मिमी और 16 मिमी। विशेष आकारों को अनुकूलित किया जा सकता है। हीटिंग ट्यूब की प्रभावी हीटिंग लंबाई सीमा 100 मिमी से 2000 मिमी है, और आसान स्थापना और निर्धारण के लिए गैर-हीटिंग अंत की लंबाई 50 मिमी तय की गई है। इन्सुलेशन प्रदर्शन और तापीय चालकता दक्षता सुनिश्चित करने के लिए आंतरिक रूप से उच्च घनत्व वाले मैग्नीशियम ऑक्साइड पाउडर से भरा हुआ है। इलेक्ट्रिक हीटिंग तार निकल क्रोमियम मिश्र धातु सामग्री से बना होता है, जिसमें मजबूत ऑक्सीकरण प्रतिरोध होता है और यह लंबे समय तक उच्च तापमान वातावरण में काम कर सकता है।

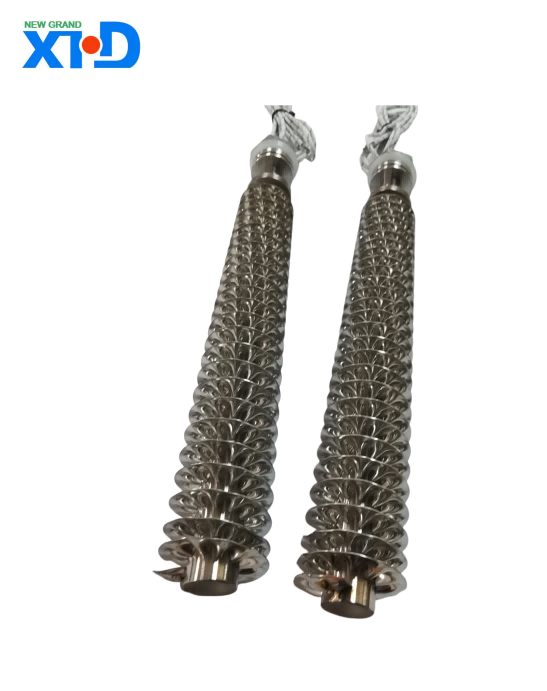

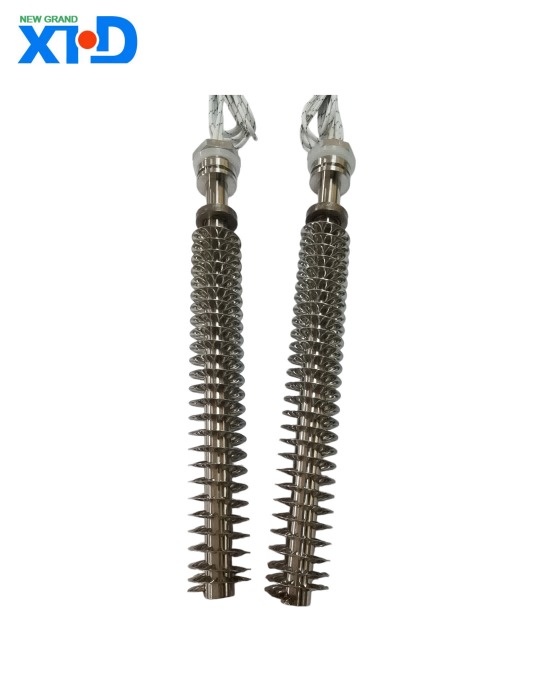

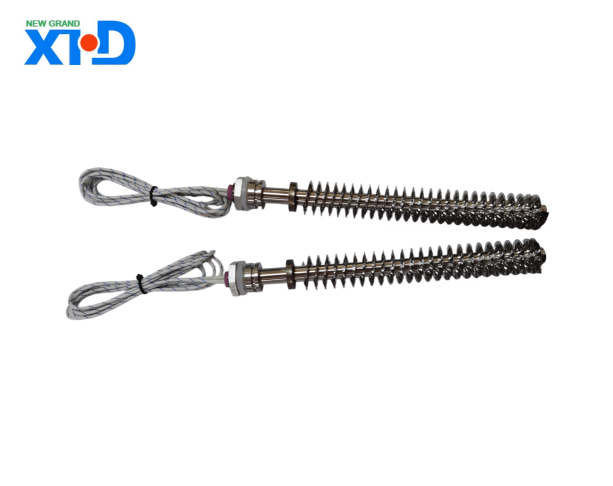

फिन अनुभाग: फिन सामग्री हीटिंग ट्यूब शेल के अनुरूप है और स्टेनलेस स्टील से बना है। एल्यूमीनियम पंखों को आवश्यकताओं के अनुसार अनुकूलित भी किया जा सकता है। पंख का प्रकार सर्पिल घुमावदार है, और पंख की ऊंचाई के लिए तीन विकल्प हैं: 15 मिमी, 20 मिमी और 25 मिमी। फिन स्पेसिंग 5 मिमी, 8 मिमी और 10 मिमी है, जिसे गर्मी हस्तांतरण आवश्यकताओं के अनुसार लचीले ढंग से समायोजित किया जा सकता है। एकल हीट पाइप की फिन कवरेज लंबाई हीटिंग पाइप की प्रभावी हीटिंग लंबाई के समान होती है, जो गर्मी हस्तांतरण दक्षता में सुधार के लिए हीटिंग क्षेत्र के उपयोग को अधिकतम करती है।

(2) विद्युत पैरामीटर

वोल्टेज और पावर: 500W से 10000W तक की पावर रेंज के साथ 220V एकल-चरण और 380V तीन-चरण सहित कई वोल्टेज विनिर्देशों का समर्थन करता है, और वास्तविक हीटिंग आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है। रेटेड वोल्टेज पर, उत्पाद की थर्मल दक्षता 90% से अधिक तक पहुंच सकती है, जो विद्युत ऊर्जा को जल्दी से थर्मल ऊर्जा में परिवर्तित कर सकती है और इसे माध्यम में स्थानांतरित कर सकती है।

इन्सुलेशन प्रदर्शन: उत्पाद का ठंडा इन्सुलेशन प्रतिरोध ≥ 500M Ω (500VDC) है, और गर्म इन्सुलेशन प्रतिरोध ≥ 1M Ω (ऑपरेटिंग तापमान पर) है। इन्सुलेशन झेलने वाला वोल्टेज बिना ब्रेकडाउन या फ्लैशओवर के 1500VAC/1 मिनट का सामना कर सकता है, जिससे उपयोग के दौरान विद्युत सुरक्षा सुनिश्चित होती है।

ग्राउंडिंग प्रतिरोध: ग्राउंडिंग टर्मिनल और हीटिंग ट्यूब आवरण के बीच प्रतिरोध ≤ 0.1 Ω है, जो रिसाव के जोखिम को प्रभावी ढंग से रोकता है और ऑपरेटरों की सुरक्षा सुनिश्चित करता है।

(3) प्रदर्शन पैरामीटर

कार्य तापमान: उत्पाद की सतह पर अधिकतम कार्य तापमान 600 ℃ तक पहुंच सकता है, और पर्यावरण अनुकूलन तापमान सीमा -40 ℃ से 450 ℃ है। यह उच्च और निम्न तापमान जैसे चरम वातावरण में स्थिर रूप से काम कर सकता है।

तापमान नियंत्रण सटीकता: जब बाहरी तापमान नियंत्रण उपकरण के साथ संयोजन में उपयोग किया जाता है, तो तापमान नियंत्रण सटीकता ± 1 ℃ तक पहुंच सकती है, जो उच्च-परिशुद्धता हीटिंग परिदृश्यों की जरूरतों को पूरा करती है।

सेवा जीवन: सामान्य उपयोग और रखरखाव की स्थिति के तहत, उत्पाद को 10000 घंटे की सेवा जीवन के लिए डिज़ाइन किया गया है और इसमें अच्छा स्थायित्व और विश्वसनीयता है।

3、 लागू वातावरण

मध्यम वातावरण: शुष्क हवा और अक्रिय गैसों जैसे स्वच्छ मीडिया को गर्म करने के लिए उपयुक्त। यदि संक्षारक, ज्वलनशील और विस्फोटक मीडिया वाले वातावरण में उपयोग किया जाता है, तो विशेष जंग-रोधी और विस्फोट-प्रूफ उपचार उत्पाद मॉडल को अनुकूलित करने की आवश्यकता होती है।

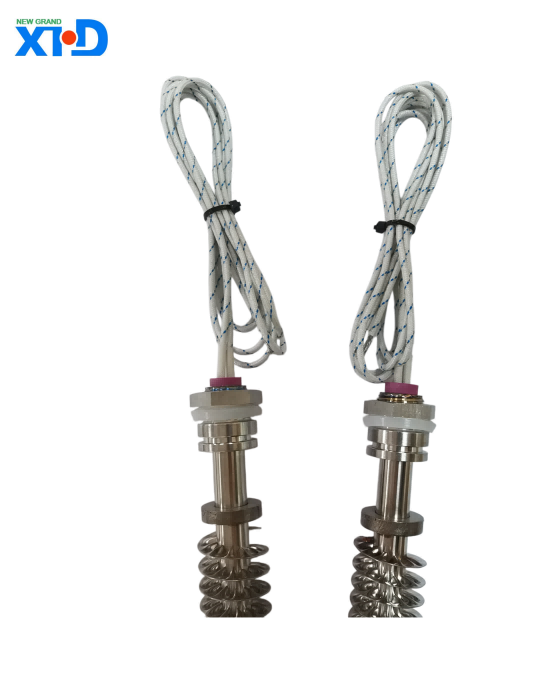

स्थापना वातावरण: इसे ओवन, वायु नलिकाओं, हीटिंग कक्षों आदि जैसे स्थानों में स्थापित किया जा सकता है। स्थापना विधियों में फ्लैंज फिक्सेशन, थ्रेडेड कनेक्शन, ब्रैकेट समर्थन इत्यादि शामिल हैं। पंखों को मलबे से अवरुद्ध होने और गर्मी हस्तांतरण दक्षता को प्रभावित करने से बचने के लिए स्थापना स्थिति में अच्छा वेंटिलेशन सुनिश्चित करना आवश्यक है।

पर्यावरणीय परिस्थितियाँ: ≤ 2000 मीटर की ऊँचाई और ≤ 90% (कोई संक्षेपण नहीं) की सापेक्ष आर्द्रता वाले वातावरण के लिए उपयुक्त। तेज़ एसिड, क्षार और उच्च धूल जैसे कठोर वातावरण में सीधे उपयोग से बचें। यदि आवश्यक हो तो सुरक्षात्मक उपाय करें।

4、 स्थापना और उपयोग संबंधी सावधानियां

पूर्व स्थापना निरीक्षण: स्थापना से पहले, यह पुष्टि करना आवश्यक है कि उत्पाद की उपस्थिति विकृत नहीं है, पंख क्षतिग्रस्त नहीं हैं, और वायरिंग टर्मिनल ढीले नहीं हैं। जांचें कि क्या उत्पाद पैरामीटर उपयोग परिदृश्य की वोल्टेज और बिजली आवश्यकताओं से मेल खाते हैं।

स्थापना आवश्यकताएँ: स्थापना के दौरान, हीटिंग ट्यूब और पंखों के आसपास पर्याप्त गर्मी अपव्यय स्थान सुनिश्चित करना आवश्यक है, और ज्वलनशील और विस्फोटक सामग्री के साथ सीधे संपर्क से बचें। मध्यम रिसाव को रोकने के लिए फ्लैंज या थ्रेडेड कनेक्शन को अच्छी तरह से सील किया जाना चाहिए। विद्युत सुरक्षा सुनिश्चित करने के लिए ग्राउंडिंग टर्मिनल को विश्वसनीय रूप से ग्राउंड किया जाना चाहिए।

उपयोग: शुरू करने से पहले, यह पुष्टि करना आवश्यक है कि शुष्क जलने और उत्पाद क्षति से बचने के लिए मध्यम परिसंचरण या वेंटिलेशन सिस्टम सामान्य रूप से चल रहा है। अचानक उच्च शक्ति के झटके से बचने के लिए हीटिंग प्रक्रिया धीरे-धीरे होनी चाहिए। उपयोग के दौरान तापमान और विद्युत मापदंडों की नियमित रूप से निगरानी करें, और यदि कोई असामान्यता पाई जाती है तो तुरंत निरीक्षण के लिए बंद कर दें।

रखरखाव: पंखों को साफ रखने और ताप विनिमय दक्षता सुनिश्चित करने के लिए पंखों की सतह पर धूल और मलबे को नियमित रूप से साफ करें। जब लंबे समय तक उपयोग में न हो तो नमी और जंग से बचने के लिए उत्पाद को सूखे और हवादार वातावरण में रखा जाना चाहिए।

5、 गुणवत्ता मानक और प्रमाणन

उत्पाद का निर्माण कड़ाई से राष्ट्रीय मानक GB/T 23150-2008 "ट्यूबलर इलेक्ट्रिक हीटिंग एलिमेंट्स" के अनुसार किया गया है, और इसने ISO9001 गुणवत्ता प्रबंधन प्रणाली प्रमाणीकरण पारित किया है। कुछ विशेष मॉडल यह सुनिश्चित करने के लिए सीई और यूएल जैसे अंतरराष्ट्रीय प्रमाणन प्रदान कर सकते हैं कि उत्पाद की गुणवत्ता प्रासंगिक घरेलू और विदेशी मानकों की आवश्यकताओं को पूरा करती है।

6、 अनुकूलित सेवाएँ

विशेष उपयोग परिदृश्यों और आवश्यकताओं के लिए, अनुकूलित सेवाएं प्रदान की जा सकती हैं, जिसमें विशेष आकार के हीटिंग ट्यूब और पंख, विभिन्न सामग्रियों के गोले और पंख, विशेष वोल्टेज और बिजली संयोजन, विरोधी जंग और विस्फोट-प्रूफ उपचार आदि शामिल हैं। अनुकूलित उत्पादों को तकनीकी मानकों और आवश्यकताओं के पूर्व संचार, उत्पादन से पहले पुष्टि की आवश्यकता होती है।
